实践主题:shapefile 文件创建
实践目标:结合本章相关知识,掌握地图制图中基本要素的创建过程,以帮助同学们更好的掌握本章的学习内容。
实践任务:根据第三章学习,在ArcGIS中建立shapefile。
实践要求:根据自己所学知识,制作点线面各种要素类型的shapefile,熟悉创建过程。
教师分析:
1. 所需软件:ArcGIS Desktop——ArcCatalog
2. 操作所需数据:无
3. 操作步骤:

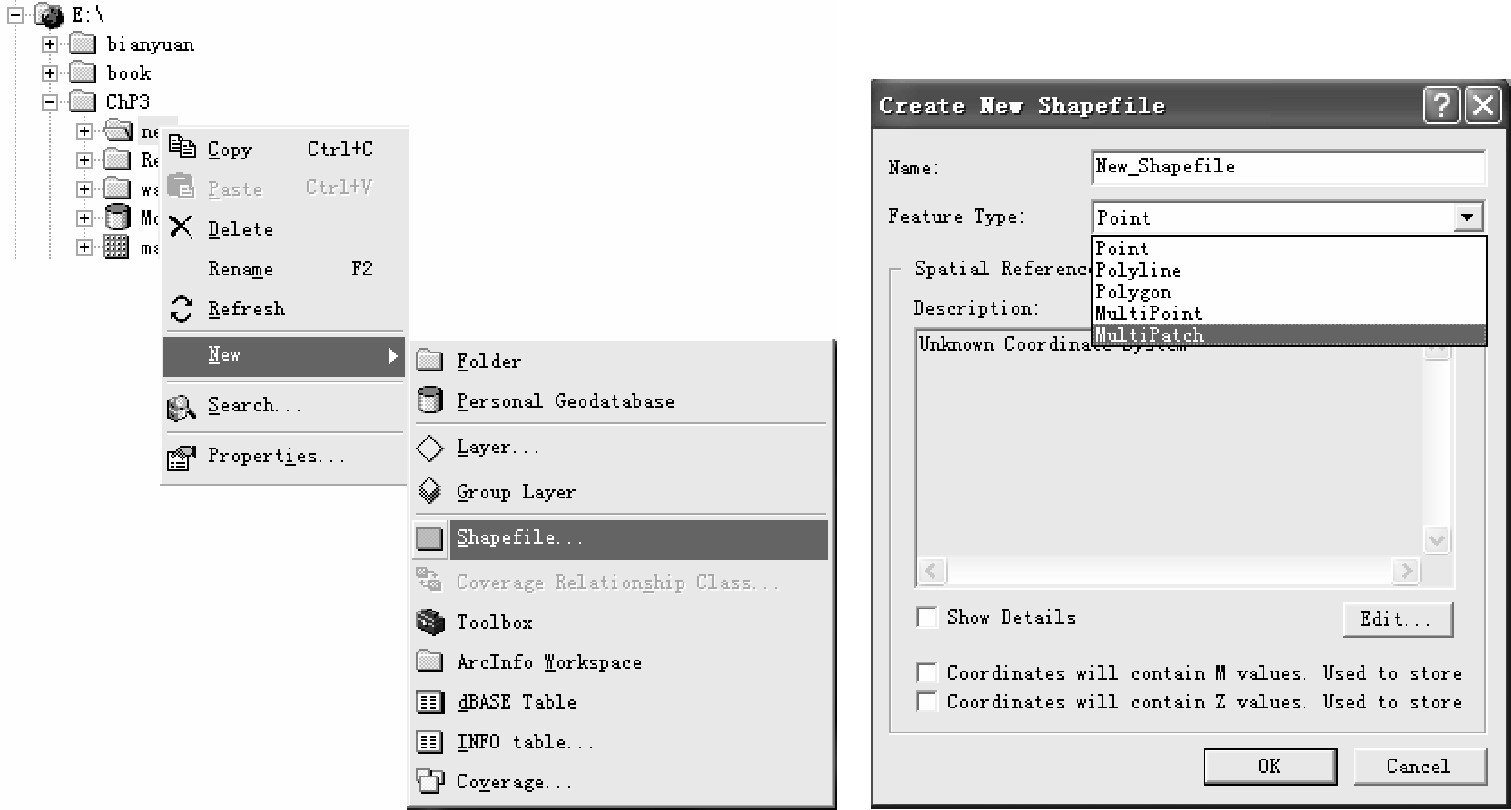

(1)在 ArcCatalog 目录树中,右键单击需要创建 Shapefile 的文件夹,单击 New,再单击 Shapefile,如图所示。
(2)打开 Create New Shapefile 对话框,设置文件名称和要素类型。要素类型可以通过下拉菜单选择 Polyline、 Polygon、 MultiPoint、 MultiPatch 等要素类型。

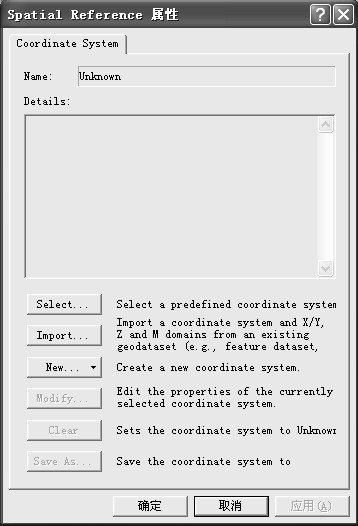

(3)单击 Edit 按钮,定义 Shapefile 的坐标系统,打开 Spatial Reference 对话框,如图所示。单击 Select 按钮,可以选择一种预定义的坐标系统;单击 Import 按钮,可以选择想要复制其坐标系统的数据源;单击 New 按钮,可以定义一个新的、自定义的坐标系统。
(4)单击 OK 按钮,新的 Shapefile 在文件夹中出现。
(5)创建新的 dBASE 表:在 Catalog 目录数中,右键单击需要创建 dBASE表的文件夹,单击 New,再单击 dBASE 表,为其输入一个名称,并按回车键。
(6)在 ArcCatalog 目录树中,右键单击需要添加属性的 Shapefile 或 dBASE 表,单击Properties,如图所示。打开 Shapefile Properties 对话框,单击 Fields 标签,如图 3.5 所示。在 Filed Name列中,输入新属性项的名称,在 Dtat Type 列中选择新属性项的数据类型。在下方的 Field Properties 选项卡显示了所选数据类型的特性参数,可在其中输入合适的数据类型参数。

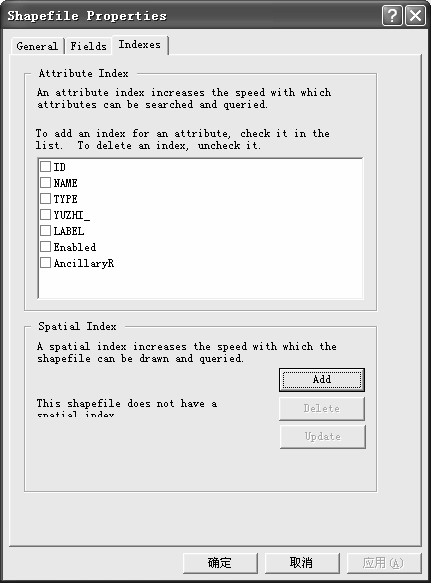

(7)创建和删除属性索引在上述 Shapefile Properties 对话框中,单击 Indexes 标签,进入 Indexes 栏,如图3.6 所示。选中要建立索引的属性,删除此索引只要取消属性的选中即可。上述 Shapefile Properties 对话框(Indexes 选项卡)中,如果 Shapefile 还没有空间索引,在 Spatial Index 选项组中单击 Add 按钮创建空间索引,如果需要删除已有的空间索引,单击 Delete 按钮。单击 Update 按钮,可以更新空间索引。
