复合要素指以点、线和面合成而更好表示的空间要素。其类型主要包括不规则三角网(TIN)、分区(Regions)、路径(Route)。
不规则三角网(Triangulated Irregular Network,TIN)指用一系列不重叠的三角形来近似的表示地形,把地表近似描绘成一组互不重合的三角面(图3-6)。

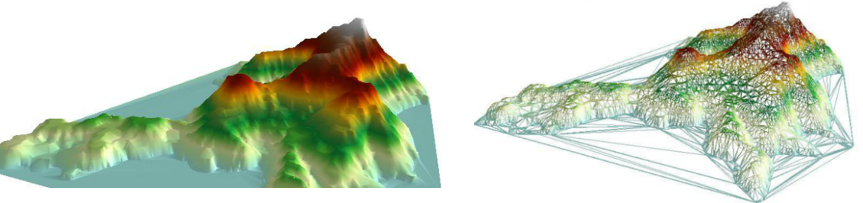

图3-6 不规则三角网的地形表示

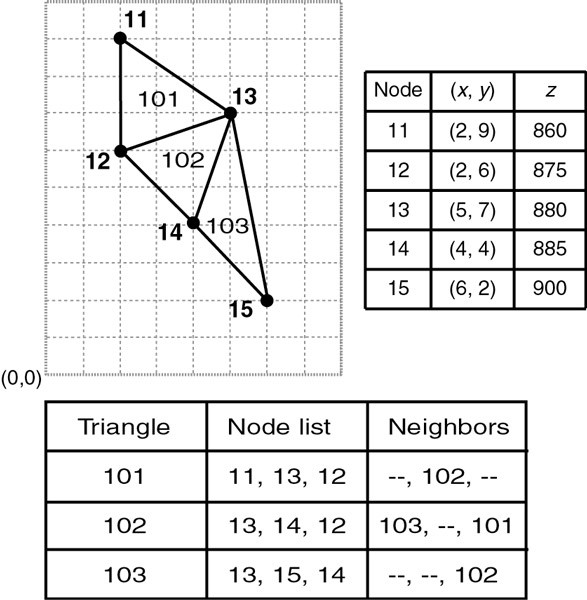

TIN每个三角面都有恒定的倾斜度,由x、y、z坐标可计算三角形的坡度和坡向。基本要素也为点、线、面。其数据结构表示如下所示。
分区(区域)支持对地理要素之间的复杂关系建模(表示为面)。在 coverage中,面的基本结构单元为弧线,而区域的基本结果单元为面。因此,区域可表示为一组面。
一、地理对象表示为面的前提
(1)面之间不出现重叠,并且完全覆盖表示的区域(即不存在空区域)。而对于区域,则不存在这些限制。在区域中,表示地理要素的面可以单独存在,也可以重叠,而且不需要占满整个区域(图3-7)。例如,在森林火灾区域中,可以通过指示火灾面积和时间的面来表示灾情。
(2)每个地理要素只能由一个面表示。对于区域,这点可得到扩展,单个地理要素可以由多个面表示(图3-7)。例如,组成夏威夷州的各个岛屿即是一个由多个面构成的区域。

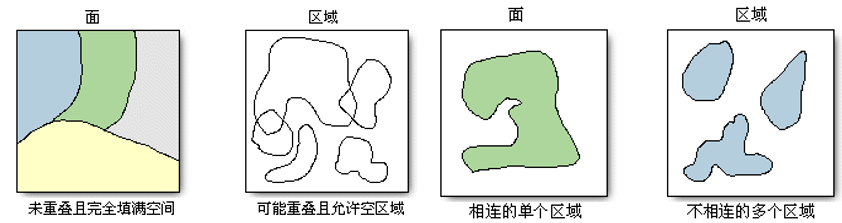

图3-7 Region与面的对比
二、Region的结构
Region与点、线和面相同,会为每个区域指定唯一标识符。与面相同,每个区域的面积和周长都保持不变(图3-8)。

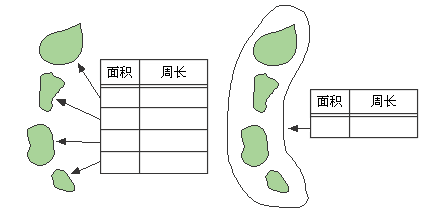

图3-8 区域与面
其结构具有如下特点:
(1)利用面来构建区域类似于利用弧线来构建面。正如面是一系列弧线一样,区域只是一系列面。两者之间只有一个重要差别:面的顺序没有意义。
(2)构建重叠区域类似于构建面。只是各面在相遇处共享一条弧线,而各区域在重叠处共享一个面。
(3)区域可以显著改善数据管理。因为它可将大量不同类型的地理要素集成到一个视图,同时还能保留原始地理要素的特性。执行复杂分析时,对数据模型中地理要素间的关系进行管理尤为重要。
