我们通过上述视频简单介绍两种数据的转化方法。现在我们来进行归纳总结：

矢量—栅格转换

一、 线的栅格化方法

设直线段的两端点坐标转换到栅格数据的坐标系后为（xA，yA）、（xB，yB），则栅格化的两种常用方法为DDA法（数字微分分析法）和Bresenham法。

（1）DDA法

如图4-15所示，设（xA，yA）、（xB，yB）与栅格网的交点为（xi，yi），则

这样从i=0计算到i=n-1，即可得直线与格网的n个交点坐标，对其取整就是该点的栅格数据了。该方法的基本依据是直线的微分方程，即dy/dx=常数。其本质是用数值方法解微分方程，通过同时对x和y各增加一个小增量来计算下一步的x，y值，即这是一种增量算法。

（2）Bresenham算法

根据直线的斜率，把直线分为8个挂限（图4-16）。例如斜率在第一挂限，范围为0.5~1，则下一点取（1,1）；若斜率取0~0.5，则下一点取（1,0）。Bresenham算法不仅速度快、效果好，而且可以理论上证明它是目前同类的各种算法中最优的。

二、 面（多边形）的栅格化方法

（1）内部点扩散法

由一个内部的种子点，向其4个方向的邻点扩散，判断新加入的点是否在多边形边界上。如果是，不作为种子点；否则当做新的种子点。直到区域填满，无种子点为止。

（2）扫描法

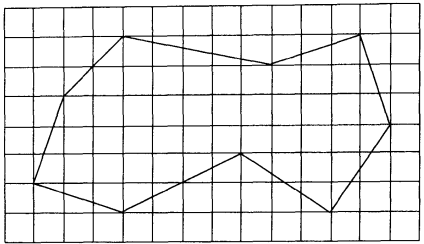

如图4-18，按扫描线的顺序，计算多边形与扫描线的相交区间，再用相应的属性值填充这些区间，即完成了多边形的栅格化。这种算法的缺点是计算量较大。

（3）边填充算法

其基本思想是：对于每一条扫描线和每条多边形边上的交点，将该扫描线上交点右方的所有像素取原属性值之补。对多边形的每条边作此处理，多边形的方向任意。本算法的优点是算法简单，缺点是对于复杂图形，每一像素可能被访问多次，增加了运算量。

栅格—矢量转换

大致过程如下：

一、 二值化 由于扫描后的图像是以不同灰度级存储的，为了进行栅格数据矢量化的转换，需压缩为两级（0和1），这就称为二值化。二值化的关键是在灰度级的最大值和最小值之间选取一个阈值，当灰度级小于阈值时取值为0，当灰度级大于阈值时取值1。

二、二值图像的预处理

对于扫描输入的图幅，由于原稿不干净等原因。总是会出现一些飞白、污点、线划边缘凹凸不平等现象。对此，除了依靠图像编辑功能进行人机交互处理外，还可以通过一些算法来进行处理。

三、细化

所谓细化就是将二值图像像元阵列逐步剥除轮廓边缘的点，使之成为线划宽度只有一个像元的骨架图形。细化后的图形骨架既保留了原图形的绝大部分特征，又便于下一步的跟踪处理。细化的基本过程是：（1）确定需细化的像元集合；（2）移去不是骨架的像元；（3）重复（1）（2），直到仅剩骨架像元。

四、追踪

细化后的二值图像形成了骨架图，追踪就是把骨架转换为矢量图形的坐标序列。其基本步骤为：（1）从左向右，从上向下搜索线划起始点，并记下坐标。（2）朝该点的8个方向追踪点，若没有，则本条线的追踪结束，将（1）进行下条线的追踪；否则记下坐标。（3）把搜索点移到新取的点上，转（2）。需注意的是，已追踪点应作标记，防止重复追踪。

五、拓扑化

为了进行拓扑化，需找出线的端点和结点，以及孤立点。

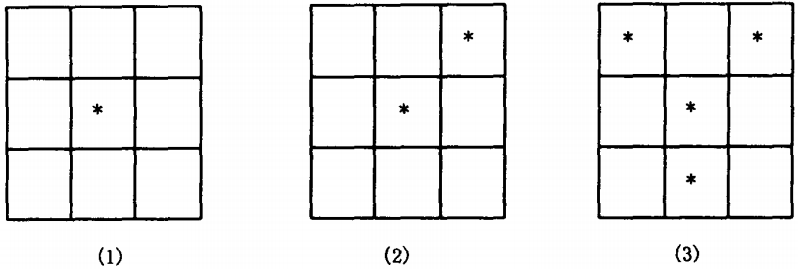

孤立点：八邻域中没有为1的像元。如图4-23中（1）。

端点：八邻域中只有一个为1的像元。如图4-23中（2）。

结点：八邻域中有三个或三个以上为1的像元。如图4-23中（3）。

在追踪时加上这些信息后，就可形成结点和弧段，然后可用矢量数据的自动拓扑方法进行拓扑化。

矢量栅格一体化数据结构（大致了解即可，不做具体要求）：参考电子教材
