知识点二:地图种类

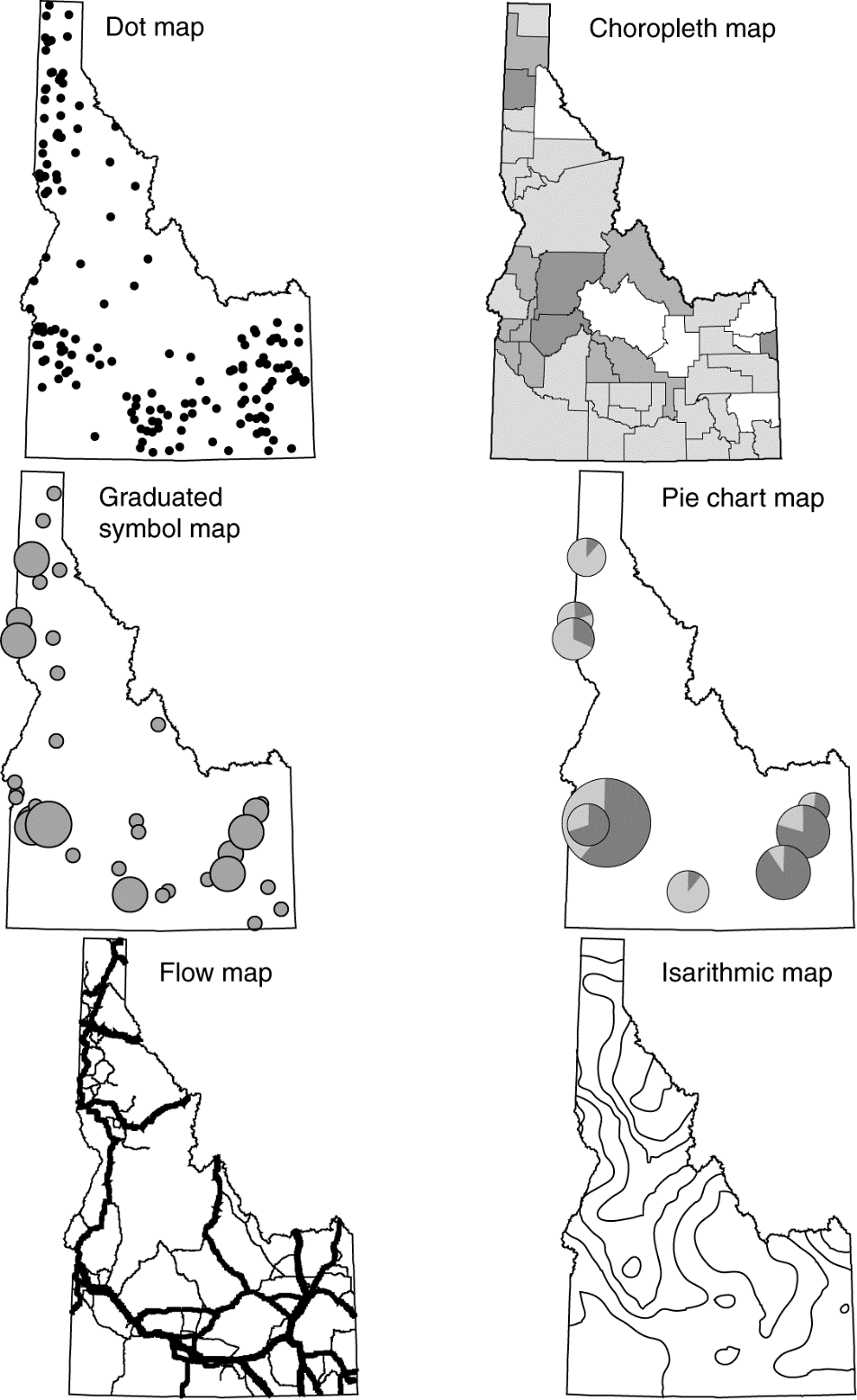

图7.4显示了定量地图的六种常见类型:点描法地图、等值区域地图、分级符号地图、饼状统计地图、流量地图和等值线地图。

图7.4 六种常见的定量地图

点描法地图用统一的点状符号表示空间数据,每一个符号代表一个单位值。“一对一”点描法制图使用一点为单位值,如一点代表一个犯罪地点。但是,在多数情况下应用“一对多”点描法制图,单位值大于一,此时,点的位置是绘图需要考虑的主要方面。

等值区域地图是将基于行政单元的派生数据用阴影符号化表示。例如,一幅县的平均家庭收人图。在制图前,首先对派生的定量数据进行分类,并用彩色配色方案进行符号化。因此,数据分类对等值区域地图的影响很大。制图者们通常制作出几种版本的等值区域地图,从中选择其一,而且通常选择具有较好空间组织的分类图作为最后版本。

分区密度地图是简单分区图的一个变种。分区密度地图并不是按行政边界来分区,而是按统计数据和附加信息来勾绘具有相同数值的区域,如图7.5所示。在过去制作分区密度地图是十分耗时的任务,但是现在GIS的解析功能已经简化了制图的程序。

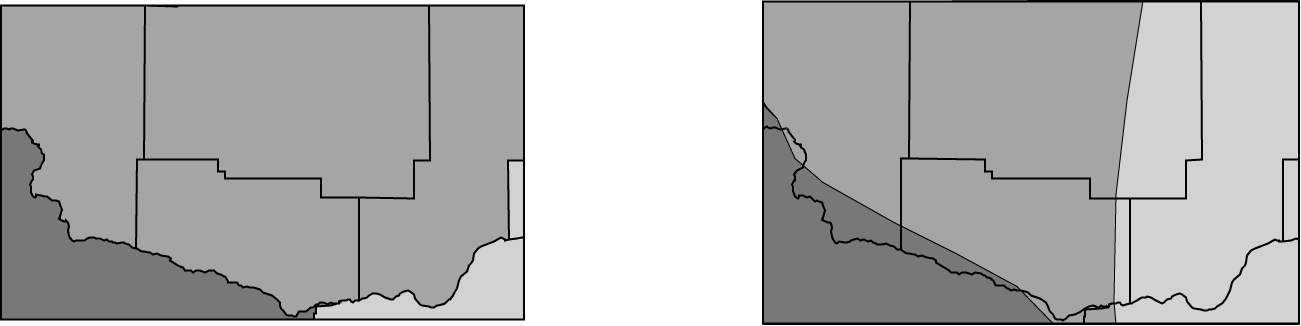

图7.5 (左)按行政区边界的等值区域地图, (右)不按行政区边界的分区密度地图。

分级彩色地图,这个术语可以用于涵盖等值区域地图和分区密度地图的概念,因为这两种地图都使用分级颜色方案去显示空间数据的变化。

分级符号地图用大小不同的符号(如圆圈、方形或者三角形)来代表数据的不同数值范围。例如,可以使用分级符号代表不同人口数值的城市。对于这类地图有两个重要问题:尺寸的范围和尺寸间的可辨别差异。这两点显然与地图上的类别数或分级符号数相关。

比例符号地图是分级符号地图的一个变种,它不是使用数值的范围,而是对每个数值使用专门的符号尺寸。因此,一个圆圈的尺寸可能代表10000的人口,另一个则代表15000,依此类推。

统计图地图以饼状图或柱状图为地图符号。饼状图是分级圆圈符号图的一种变种,可显示两套定量数据:圆圈大小依数值(如一个县的人口)的大小比例而定,圆内的分区则可用来显示数值的构成,如一个县人口的种族构成图。柱状图用竖线及高度来表示定量数据。柱状图对于数据的并列比较十分有效。

流量图以不同宽度的线状符号来显示流量数据的不同数量。例如,交通流量和河水流量。类似于分级符号图,流量符号通常表示数值的范围。

等值线地图使用等值线系统来代表一个表面。每条等值线把相等值的点连起来。GIS用户经常使用等值线地图来显示地形和空间插值生成的统计表面。

GIS已经引进一种新的基于矢量和栅格数据的地图分类方法。由矢量数据制成的地图与传统的点状、线状和面状符号地图一样。本章讨论的大部分内容适用于这类矢量数据的显示。栅格数据制成的地图尽管看起来与传统地图相像,却是基于像元的(图7.6)。尽管如此,栅格数据也能被分类为定性的或定量的。因此,本节所阐述的适用于定性和定量地图的各种色彩方案,也可以分别用于绘制栅格地图。

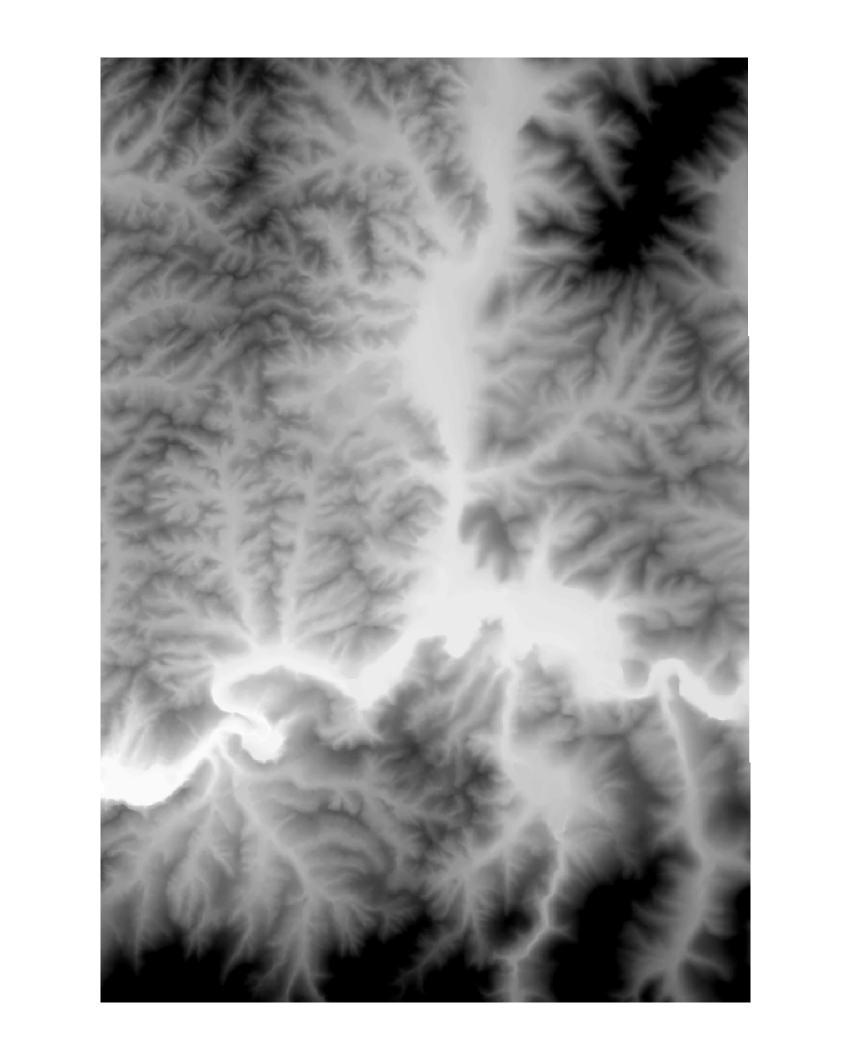

图7.6 基于栅格数据的高程地图。颜色越暗表示海拔越高

GIS项目常需要使用并显示矢量和栅格数据。我们可以用透明度工具在栅格数据上叠加矢量数据,透明度能控制图层透明百分比。例如,可将矢量数据的透明度百分比设为50%,这样,矢量数据下方的栅格数据仍然可以看到。这是Google My Maps的标准选项。
