遥感影像即遥感平台上的遥感器远距离对地表扫描或者摄影获得的影像。不同的遥感技术系统既保证了遥感影像的获取又决定了遥感影像的特征。
1、传感器的组成:
在遥感中传感器是指收集、量测、记录地物各种电磁波特征的仪器,传感器是遥感工作系统的核心部分。它的性能是决定整个遥感工作系统遥感能力的主导因素。传感器一般由收集器、探测器、处理器和输出器组成。
(1)收集器:收集来自地物(目标)辐射能量,常见有透镜组、反射镜组、天线等。
(2)探测器:将收集的辐射转变成化学能或电能如感光胶化,光电二极管,光敏和热敏探测元件等。
(3)处理器:将探测后的化学能和电能进行处理。如:显影及定影,信号放大,变换甚至校正和编码等。
(4)输出器:将获取的数据输出来。如:扫描晒像仪、阴极射线管、电视显像管、磁带记录仪等,
2、传感器的类型:
(1)按数据记录方式分:非成像方式——数字或者曲线图形表示。如:辐射计、雷达高度计、散射计、激光高度计等。成像方式——图象方式表示。例如摄影机、扫描仪、成像雷达。在成像系统中,按成像原理又可分为摄影成像、扫描成像等类型。
(2)按工作方式分:被动式传感器——接收目标自身的热辐射或反射太阳辐射,如:各种摄像机、扫描仪、红外、微波辐射计等;主动式传感器——人工辐射源向目标发射强大的电磁波,然后接收目标反射的回波,例如各种形式的雷达,其工作波段集中在微波区。侧视雷达、激光雷达、微波散射计等。
(3)按传感器工作的波段分:可见光传感器、红外传感器和微波传感器。
光学照相机是最早的一种传感器,工作波段在近紫外到近红外( 0.32-1.3μm)之间。
1、摄影机类型
用于遥感的光学相机有以下几种类型:分幅式摄影机、全景式摄影机、多光谱摄影机等。
(1)分幅式摄影机:主要由收集器——物镜和探测器——感光胶片组成。另外还需要有暗盒,快门,光栏,机械传动装置等,曝光后的底片上只有一个潜像,须经摄影处理后才能显示出来影像。
(2)全景摄影机:又称摇头摄影机,或叫扫描摄影机。是在物镜焦面上,平行于飞行方向设置一狭缝,并随物镜作垂直航线方向扫描,得到一幅扫描成的影像图。又由于物镜摆动的幅面很大,能将航线两边的地平线内的影像都摄人底片,因此又称为全景摄影机。
全景摄影机焦距长,有的达600mm以上。可在长约23cm,宽达128cm的胶片上成像。这种摄影机的精密透镜既小又轻,扫描视场很大,有时能达180º。这种摄影机是利用焦平面上一条平行于飞行方向的狭缝来限制瞬时视场。因此,在摄影瞬间得到的是地面平行于航迹线的一条很窄的影像。当物镜沿垂直航线方向摆动时,就得到一幅全景像片。这种像机的底片呈弧状放置,当物镜扫描一次后,底片旋进一幅。由于每个瞬间的影像都在物镜中心一个很小的视场内构像,因此,每一部分的影像都很清晰,像幅两边的分辨力明显提高。但由于全景像机的像距保持不变,而物距随扫描的增大而增大,因此出现两边比例尺逐渐缩小的现象,整个影像产生所谓全景畸变现象。再加上扫描的同时,飞机向前运动,以及扫描镜摆动的非线性等因素,使影像的畸变更加复杂。倘若地面上是一正方形格网,全景像片上畸变后却成为如图1-1所示的形状。

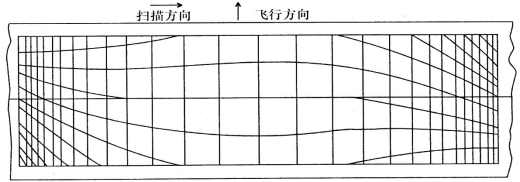

图1-1 全景像片的畸变
(3)多光谱摄影机

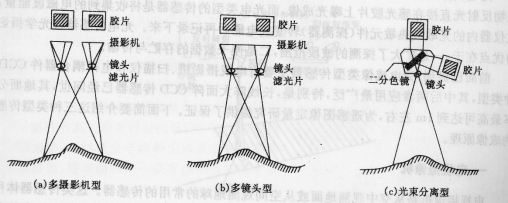

对同一地区,在同一瞬间摄取多个波段影像的摄影机称为多光谱摄影机。其目的是充分利用地物在不同光谱区有不同的反射特征,来增加获取目标的信息量,以便提高影像的判读和识别能力。根据其结构特点,可以分为三种基本类型:多摄影机型、多镜头型和光束分离型(图1-2)。
图1-2 多光谱摄影机
