3、高光谱成像光谱扫描
成像光谱仪是遥感领域中的新型遥感器,它把可见光、红外波谱分割成几十个到几百个波段,每个波段都可以取得目标图像,同时对多个目标图像进行同名地物点取样,取样点的波谱特征值随着波段数愈多愈接近于连续波谱曲线。这种既能成像又能获取目标光谱曲线的“谱像合一”的技术称为成像光谱技术,按该原理制成的遥感器称为成像光谱仪。
光谱仪成像时多采用扫描式和推帚式。由完成二维空间成像的前光学系统和完成第三维扫描的光谱仪组成,两者通过视场光栅连接,前光学系统把地物的光能量汇聚到光栅上,和视场光栅一起决定系统的空间分辨率,光谱仪把进入视场光栅的光能量按需要的波长色散分光,完成地物光谱的第三维扫描。
成像光谱仪的特点是探测器积分时间长,像元的凝视时间增加,可以提高系统灵敏度或空间分辨率;在可见光波段,由于目前器件成熟,集成程度高,光谱维的分辨率也可以提高到 1-2nm 的水平;成像部件无需机械运动,仪器体积比较小。目前在可见光、近红外波段,此类成像光谱仪很多,有的已经达到商品化的水平。其主要不足之处是,受器件限制,短波红外灵敏度还不理想,热红外暂时不可能。具有代表性的面阵推帚型机载成像光谱仪是加拿大的 CASI 系统,中国研制的成像光谱仪 PHI 也属于这种类型。成像光谱仪影像的光谱分辨率高,每个成像波段的宽度可以精确到 0.01mm ,有的甚至到 0.001mm 。成像光谱仪获得的数据不是传统意义上某个多光谱波段内辐射量的总和,可以看成是对地物连续光谱中抽样点的测量值。一些在宽度波段遥感中不可探测的物质,在高光谱遥感中有可能被探测出来。

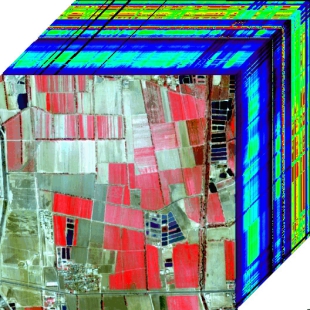

图1-7 高光谱影像示意图
