此类相图常用T～x_B图表示。

相图的绘制方法：

（1）“热分析法”（合金系统）；

（2）“溶解度法”（水盐系统）。

固相完全不互溶系统：

1、热分析法绘制相图

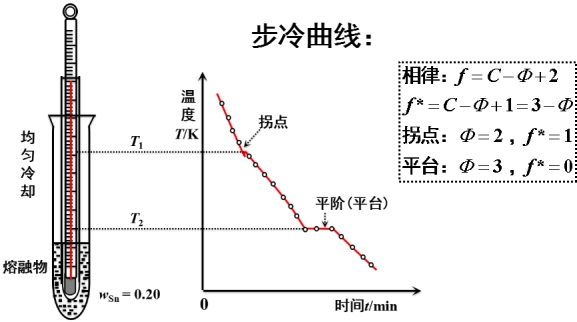

热分析法：配制总组成递变的一系列样品，加热使之熔化，然后均匀冷却，记录温度随时间的变化，绘制温度—时间曲线（步冷曲线）。根据步冷曲线的“拐点” 、“平阶”确定相变温度，从而绘制出系统的相图。

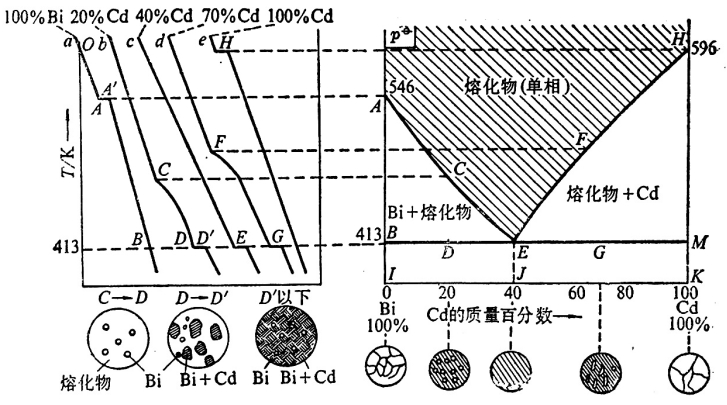

例如，对于Bi—Cd二组分系统：

相图分析：

（1）图中面、线、点的意义。

面：如图所示。

线：AE 为液相线，即Bi的溶解度曲线（或Bi的凝固点降低曲线）；HE 线与AE线类似；BEM线是三相线(Bi(s)+Cd(s)+组成为E的溶液)。

点：A点为Bi的熔点；H点为Cd的熔点；E点为简单低共熔点。“简单低共熔混合物” 。

（2）讨论系统点在相图中移动时，相、相数及含量的变化情况。

（3）相图的应用。

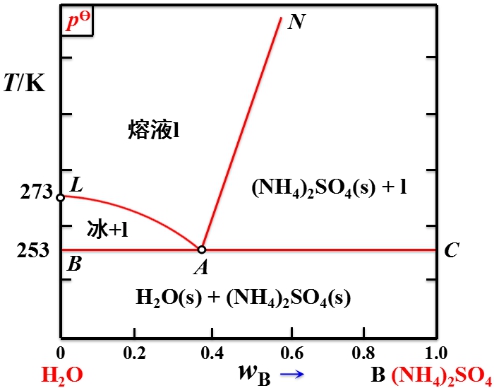

2、水盐系统

水盐系统的相图与简单低共熔系统相图相似。所不同的是采用溶解度法绘制相图。

相图的应用：

（1）重结晶提纯。

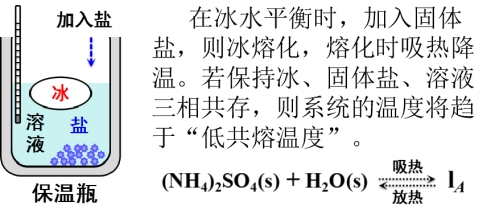

（2）获得低温：
