三、可逆电池的书写方法

在书写上表示一个电池的组成和结构，如果用图象表示，过于麻烦。可能用化学式和符号来简化描述电池的装置。为此作如下规定：

（1）负极写出左边，正极写在右边；

（2）注明状态。如温度、压力、浓度及物态等；

（3）“|”表示不同物种之间的相界面，“”表示液相接界，“”表示盐桥。

例如，丹尼尔（Daniell）电池表示为：



又如：



电池反应：

书写电极、电池反应时，要注意遵守质量和电量平衡。



四、电动势的测定

1、“对消法”测量电动势

电池的电动势是指净电流等于零时，正负两极的电势差。

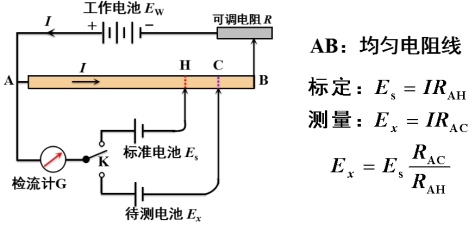

测定电池电动势根据波根多夫（poggendorff）对消法，其线路如下所示：





应用“对消法”测量电动势具有以下优点：

（1）完全对消时无电流通过电池。

（2）不需要测定线路中的电流强度I。

（3）E_x的测量精度完全依赖于E_s和滑线电阻R。

2、韦斯顿（Weston）标准电池

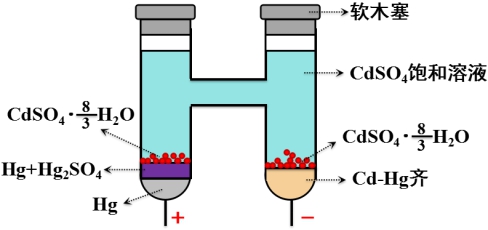

Weston电池是作为电动势参考标准用的一种化学电池。其构造如下：







电池反应：



优点：（1）电动势稳定、精确；

（2）温度系数小；

（3）可逆性高；

（4）容易制备。

使用注意事项：（1）不准摇晃或倒置；（2）不得大电流工作；（3）通电时间不能过长。

【思考题】试根据Cd—Hg系统的相图（固相部分互溶具有转熔温度类型）说明韦斯顿电池电动势的稳定性。
