(1) 模型的建立

1. 三极管可以用一个模型来代替。

2. 对于低频模型可以不考虑结电容的影响。

3. 小信号意味着三极管在线性条件下工作，微变也具有线性同样的含义。

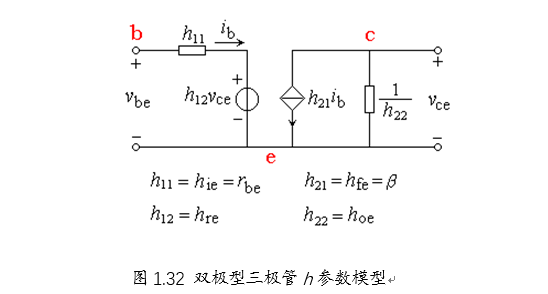

三极管的低频小信号模型如图1.32所示。

(2) 模型中的主要参数

① rbe——三极管的交流输入电阻

根据二极管的方程式

对于三极管的发射结

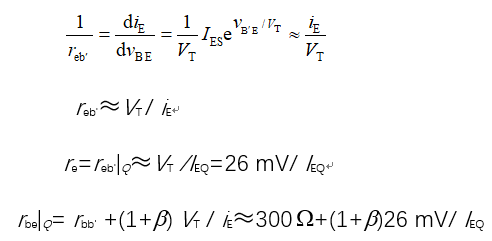

b'相当基区内的一个点，b才是基极。所以其动态电导为

对于小功率三极管相当于基区的体电阻。

②——输出电流源

表示三极管的电流放大作用。反映了三极管具有电流控制电流源CCCS的特性。

(3) h参数

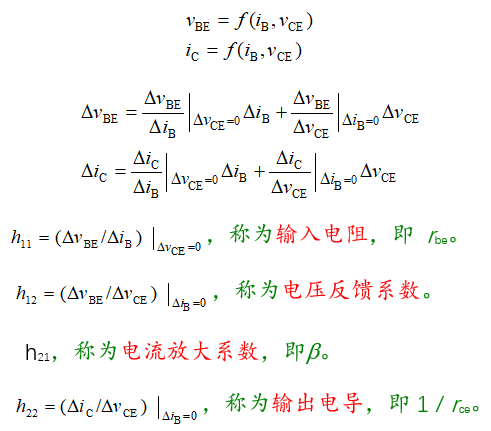

三极管的模型也可用网络方程导出。三极管的输入和输出特性曲线如下：

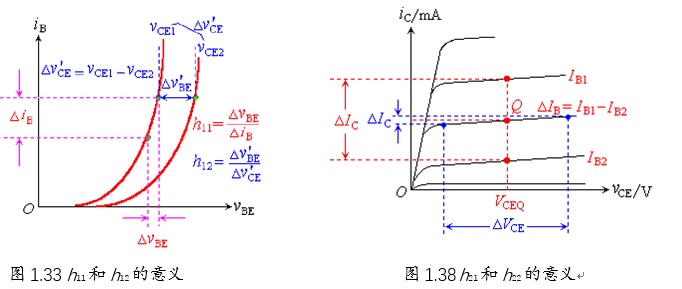

h参数的物理含义见图1.33和图1.38。

h参数都是小信号参数，即微变参数或交流参数。

h参数与工作点有关，在放大区基本不变。

h参数都是微变参数，所以只适合对交流小信号的分析。

(4) h参数微变等效电路简化模型

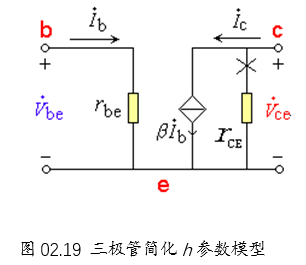

简化的三极管h参数模型，如图1.39所示。

图中作了两处忽略

① 反映三极管内部的电压反馈，因数值很小，一般可以忽略。

② 具有电导的量纲，与电流源并联时，因分流极小，可作开路处理。
