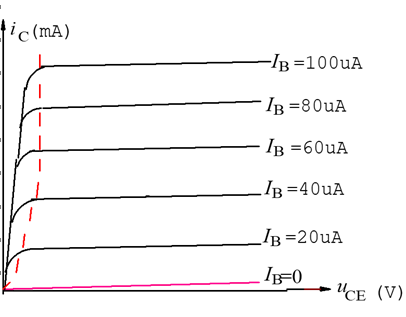

知识点三:放大电路的图解分析方法



视频学习资源下载

通过上述视频学习了放大电路的图解分析法。现在我们来进行归纳总结:

1. 用图解法分析放大器的静态工作点;

2. 用图解法分析放大器的动态工作情况;

边学边练

1. 对于共射基本放大电路设置静态工作点,通常调整(    )元件。

    A. 基极偏置电阻   B. 集电极偏置电阻

    C. 三极管     D. A和B

2. 对于共射基本放大电路输出电压与输入电压有(      )关系。

A. 幅度放大了,频率不变,但相位相反     B. 幅度放大了,频率不变,但相位相同

C. 幅度放大了,频率也变了,但相位相反  D. 幅度放大了,频率也变了,但相位相同

3.画放大器的交流通路时,将直流电压源和电容视为(     )。

A.都开路   B. 电源开路,电容短路    C. 都短路  D. 电源短路,电容开路
