放大电路概念

基本放大电路一般是指由一个三极管组成的三种基本组态放大电路。

1. 放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。

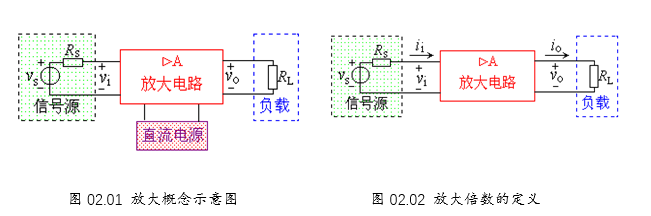

2. 输出信号的能量实际上是由直流电源提供的，只是经过三极管的控制，使之转换成信号能量，提供给负载。放大电路的结构示意图见图02.01。

单管共发射极放大电路

1单管共发射极放大电路的组成

共射组态基本放大电路如图02.06所示。

三 极 管T—起放大作用。

负载电阻RC，RL—将变化的集电极电流转换为电压输出。

偏置电路VCC，Rb—使三极管工作在线性区。

耦合电容C1，C2—输入电容C1保证信号加到发射结，不影响发射结偏置。输出电容C2保证信号输送到负载，不影响集电结偏置。

2单管共发射极放大电路的工作原理

放大作用：

(1) 静态和动态

组成放大电路的原则：

1）外加直流电源的极性必须使发射结正偏，集电结反偏。

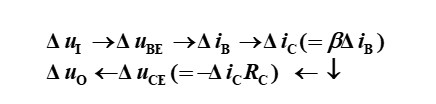

2）输入回路的接法应使输入电压 △uI 能够传送到三极管的基极回路，使基极电流产生相应的变化量△iB

3）输出回路的接法应使变化量△iC 能够转化为变化量 △uCE，并传送到放大电路的输出端。

放大电路的主要技术指标

(1) 放大倍数

输出信号的电压和电流幅度得到了放大，所以输出功率也会有所放大。对放大电路而言有电压放大倍数、电流放大倍数和功率放大倍数，它们通常都是按正弦量定义的。放大倍数定义式中各有关量如图02.02所示。

(2) 输入电阻Ri

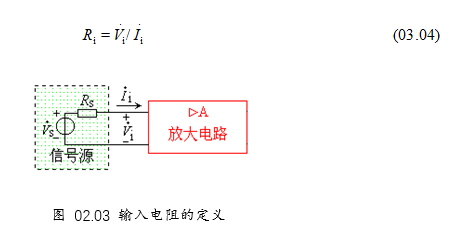

输入电阻是表明放大电路从信号源吸取电流大小的参数，Ri大，放大电路从信号源吸取的电流则小，反之则大。Ri的定义见图02.03和式(03.04)

(3) 输出电阻Ro

输出电阻是表明放大电路带负载的能力，Ro大，表明放大电路带负载的能力差，反之则强。Ro的定义见图02.04和式(03.05)。

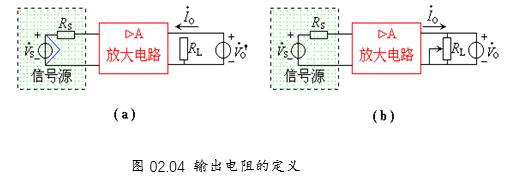

图(a)是从输出端加假想电源求Ro，图(b)是通过放大电路负载特性曲线求Ro.

 注意：放大倍数、输入电阻、输出电阻通常都是在正弦信号下的交流参数，只有在放大电路处于放大状态且输出不失真的条件下才有意义。

通频带

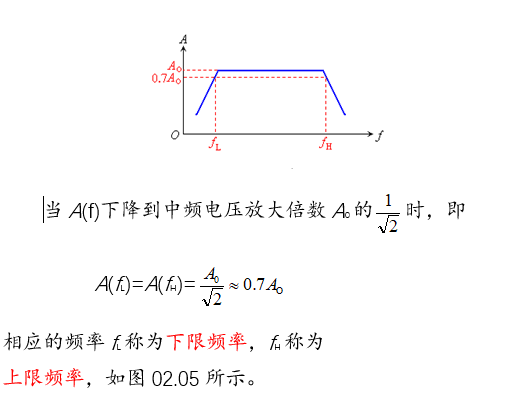

放大电路的增益A(f) 是频率的函数。在低频段和高频段放大倍数通常都要下降。
