1 直流通路和交流通路

放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。

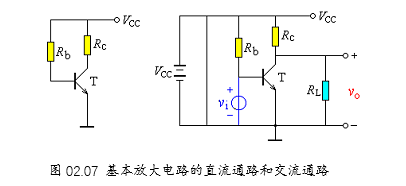

放大电路的直流通路和交流通路如图02.07中（a），（b）所示。

直流通路，即能通过直流的通路。从C、B、E向外看，有直流负载电阻、 Rc 、Rb。

交流通路，即能通过交流的电路通路。如从C、B、E向外看，有等效的交流负载电阻、 Rc//RL、 Rb。

直流电源和耦合电容对交流相当于短路。因为按迭加原理，交流电流流过直流电源时，没有压降。设C1、 C2 足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。

2 静态工作点的近似估算

放大电路的静态分析有计算法和图解分析法两种。

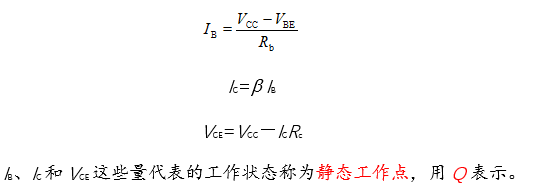

根据直流通路可对放大电路的静态进行计算

在测试基本放大电路时，往往测量三个电极对地的电位VB、VE和VC即可确定三极管的工作状态。
