第二章  基本放大电路



知识点三:放大电路的图解分析方法


一.静态工作状态的图解分析法

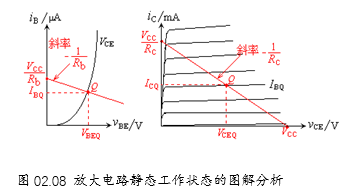

放大电路静态工作状态的图解分析如图02.08所示。

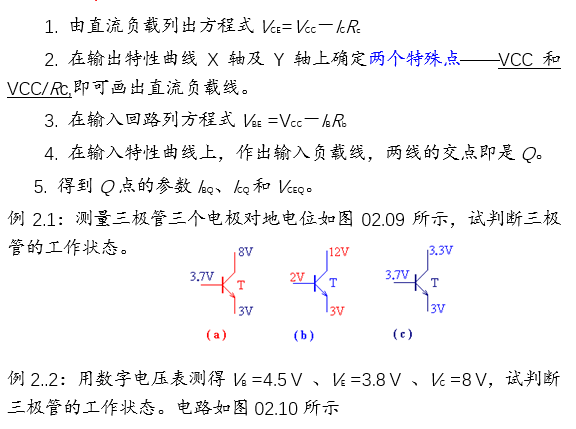

直流负载线的确定方法:

二.放大电路的动态分析

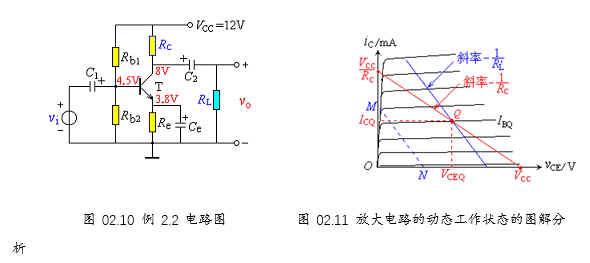

(1) 交流负载线

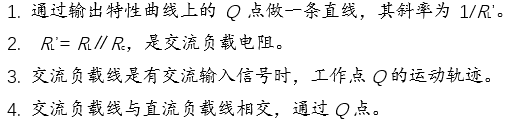

交流负载线确定方法:

(2) 交流工作状态的图解分析

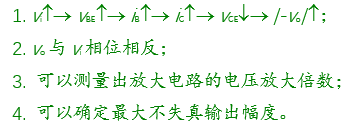

通过图02.12所示动态图解分析,可得出如下结论:

(3) 最大不失真输出幅度

① 波形的失真

饱和失真由于放大电路的工作点达到了三极管的饱和区而引起的非线性失真。

截止失真由于放大电路的工作点达到了三极管的截止区而引起的非线性失真。

② 放大电路的最大不失真输出幅度

放大电路要想获得大的不失真输出幅度,需要:

1. 工作点Q要设置在输出特性曲线放大区的中间部位;

2. 要有合适的交流负载线。

(4) 非线性失真

放大器要求输出信号与输入信号之间是线性关系,不能产生失真。

由于三极管存在非线性,使输出信号产生了非线性失真。

非线性失真系数的定义:在某一正弦信号输入下,输出波形因非线性而产生失真,其谐波分量的总有效值与基波分量之比,用THD表示,即

(5) 输出功率和功率三角形

放大电路向电阻性负载提供的输出功率:

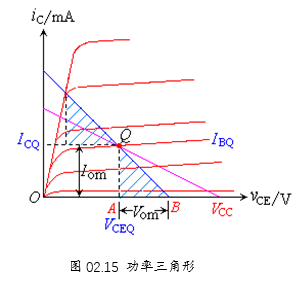

在输出特性曲线上,正好是三角形DABQ的面积,这一三角形称为功率三角形。要想Po大,就要使功率三角形的面积大,即必须使 Vom 和Iom 都要大。
