1. BJT的H参数小信号模型

(1) 模型的建立

1. 三极管可以用一个模型来代替。

2. 对于低频模型可以不考虑结电容的影响。

3. 小信号意味着三极管在线性条件下工作，微变也具有线性同样的含义。

三极管的低频小信号模型如图02.16所示。

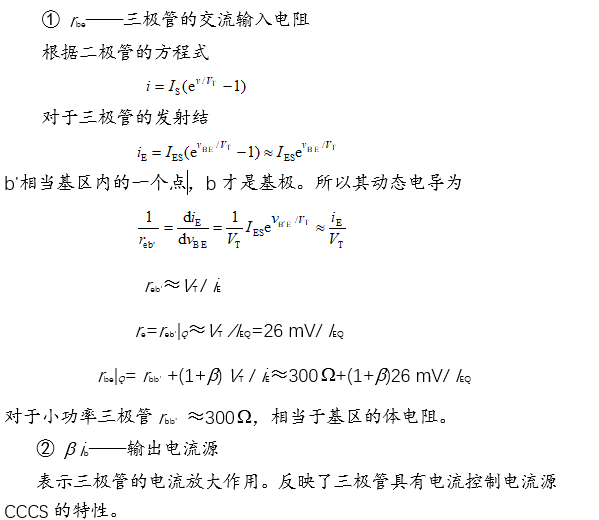

(2) 模型中的主要参数

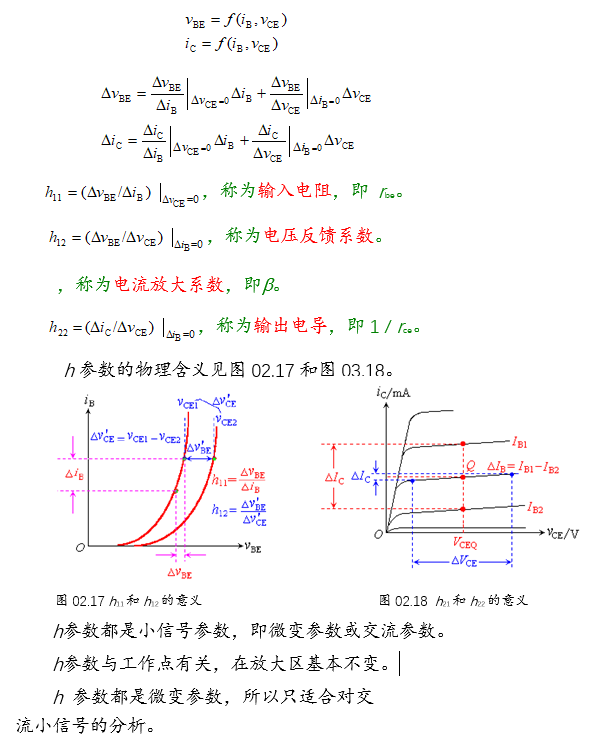

(3)h 参数

三极管的模型也可用网络方程导出。三极管的输入和输出特性曲线如下：

(4) h参数微变等效电路简化模型

简化的三极管h参数模型，如图02.19所示。图中作了两处忽略

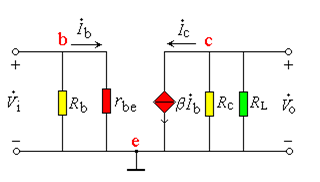

2．放大电路的微变等效电路

放大电路的性能指标 (1)电压放大倍数；（2）输入电阻； （3）输出电阻

输出电阻还可以按下式求取

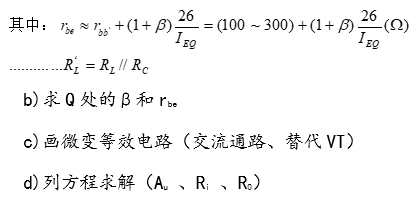

分析步骤：a)确定静点Q

3. 工作点的稳定问题

温度对静态工作点的影响

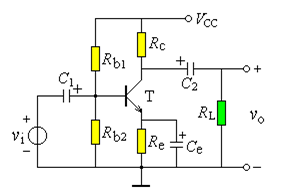

静态工作点稳定电路（分压式、固定偏压式）

1． 电路组成

2． 静态估算

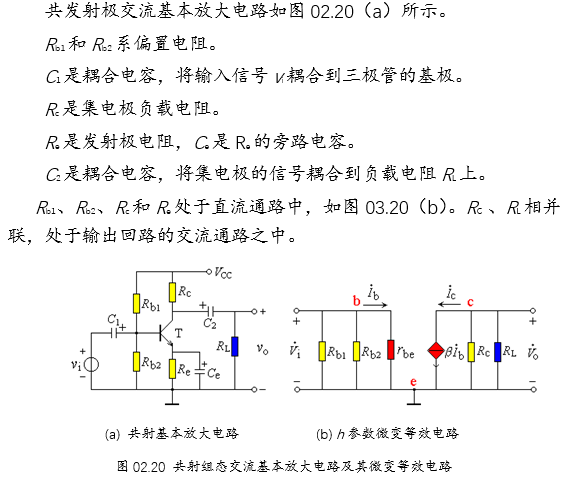

 (1) 共射组态基本放大电路

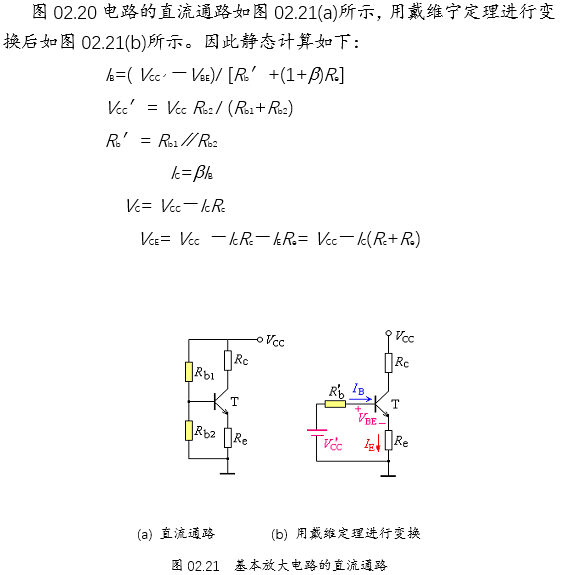

 (2) 直流计算

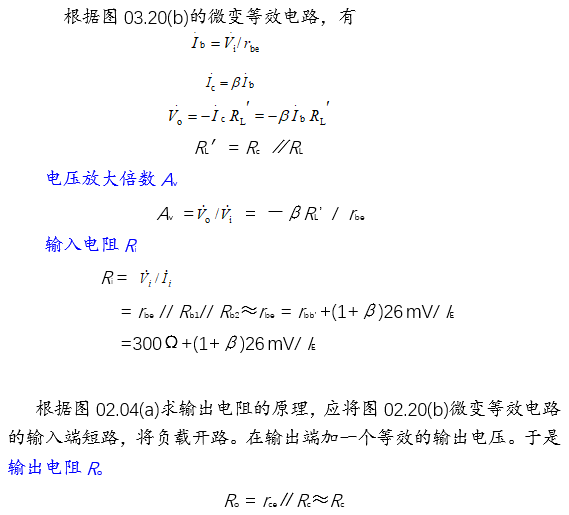

 (3) 交流计算



放大电路的三种基本组态

1 共集电极放大电路

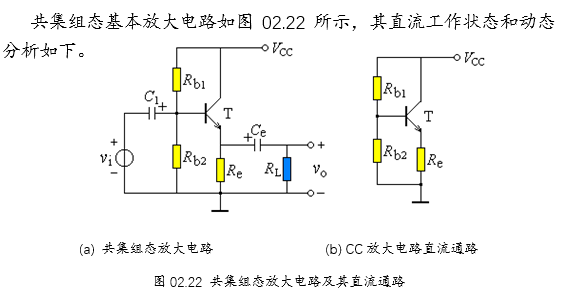

共集组态基本放大电路如图02.22所示，其直流工作状态和动态分析如下。

(1) 直流分析

将共集组态基本放大电路的直流通路画于图02.22(b)之中，于是有

(2) 交流分析

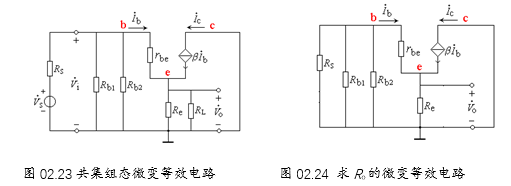

将图02.22(a)的CC放大电路的中频微变等效电路画出，如图02.23所示。

① 中频电压放大倍数

比较共射和共集组态放大电路的电压放大倍数公式，它们的分子都是b乘以输出电极对地的交流等效负载电阻，分母都是三极管基极对地的交流输入电阻。

②输入电阻

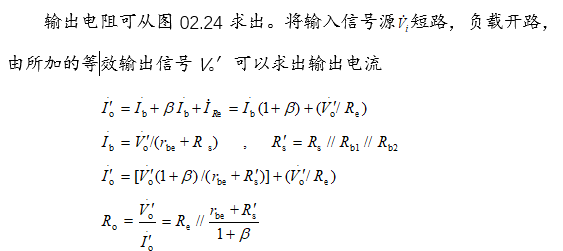

③输出电阻

2 共基极放大电路

共基组态放大电路如图02.25所示，其直流通路如图02.26所示。

(1) 直流分析

与共射组态相同。

(2) 交流分析

共基极组态基本放大电路的微变等效电路如图02.27所示。

① 电压放大倍数

② 输入电阻

③ 输出电阻
