(一)场效应管的特点
1. 场效应管是电压控制元件;
2. 栅极几乎不取用电流,输入电阻非常高;
3. 一种极性的载流子导电,噪声小,受外界温度及辐射影响小
4. 制造工艺简单,有利于大规模集成
5. 存放管子应将栅源极短路,焊接时烙铁外壳应接地良好,防止漏电击穿管子
6. 跨导较小,电压放大倍数一般比三极管低。
(二)共源极放大电路

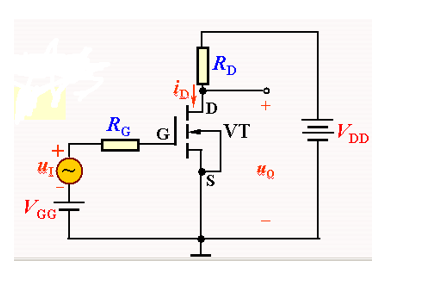

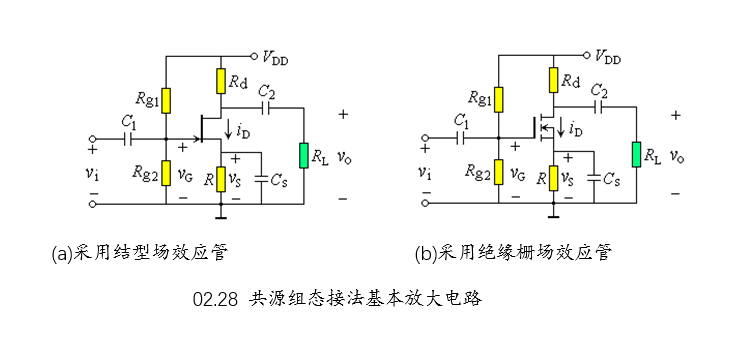

对于采用场效应三极管的共源基本放大电路,可以与共射组态接法的基本放大电路相对应,只不过场效应三极管是电压控制电流源,即VCCS。共源组态的基本放大电路如图02.28所示。与较共源和共射放大电路比较,它们只是在偏置电路和受控源的类型上有所不同。只要将微变等效电路画出,就是一个解电路的问题了。
为了使场效应管工作在恒流区实现放大作用,应满足
一、静态分析

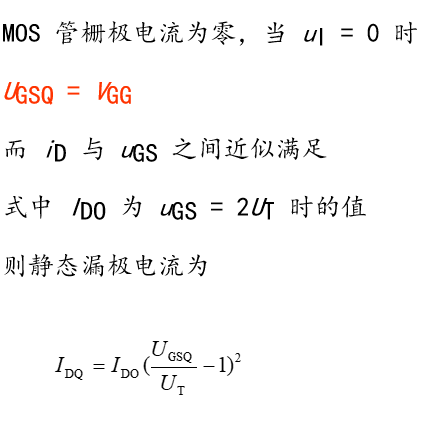

近似估算法

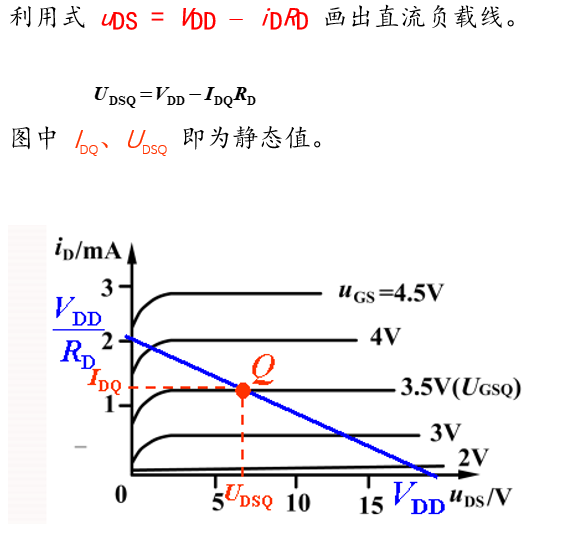

图解法

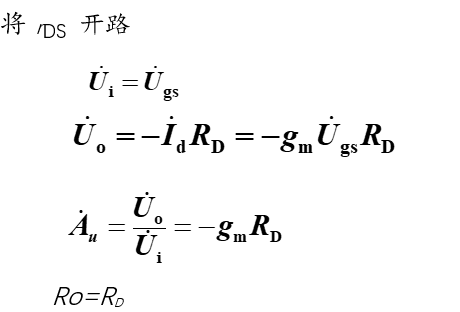

二、动态分析
(三)分压自偏压共源放大电路
(1) 直流分析

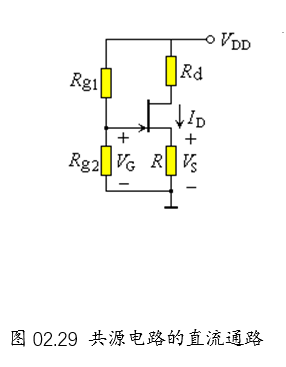

将共源基本放大电路的直流通路画出,如图02.29所示。图中Rg1、Rg2是栅极偏置电阻,R是源极电阻,Rd是漏极负载电阻。与共射基本放大电路的Rb1、Rb2,Re和Rc分别一一对应。而且只要结型场效应管栅源PN结是反偏工作,无栅流,那么JFET和MOSFET的直流通路和交流通路是一样的。

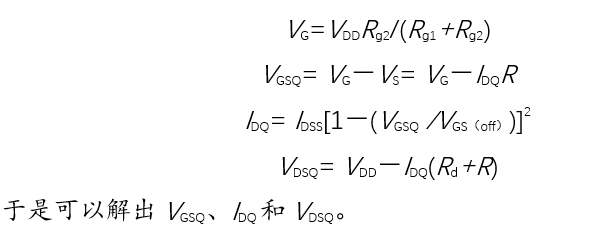

根据图02.29可写出下列方程

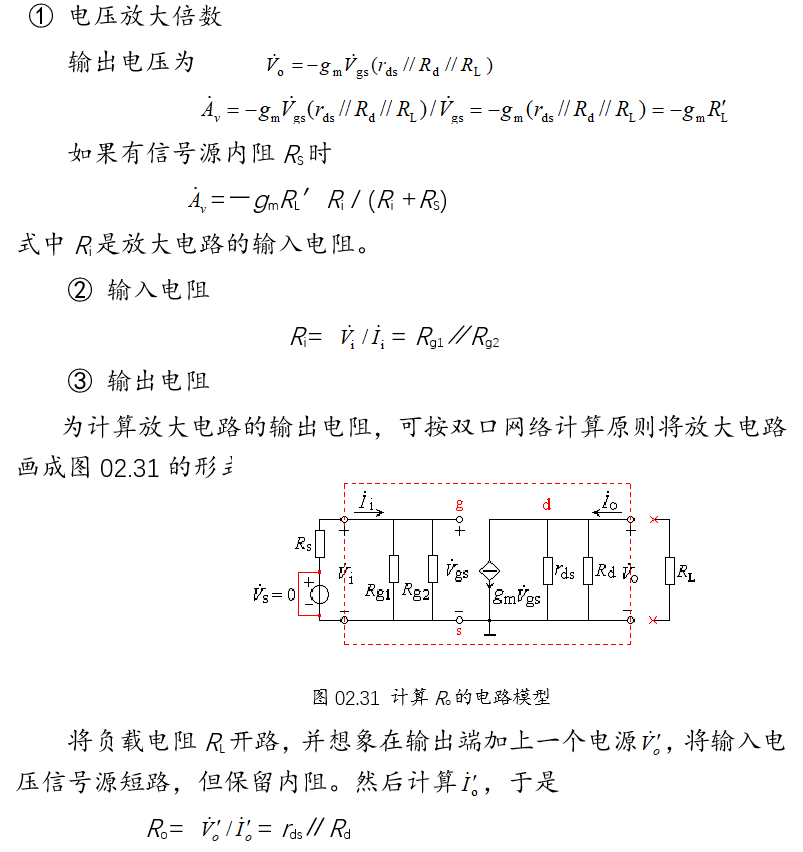

(2) 交流分析

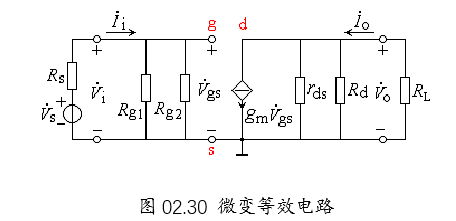

画出图02.28电路的微变等效电路,如图02.30所示。与双极型三极管相比,输入电阻无穷大,相当开路。VCCS的电流源s还并联了一个输出电阻rds,在双极型三极管的简化模型中,因输出电阻很大视为开路,在此可暂时保留。其它部分与双极型三极管放大电路情况一样。
(四) 共漏极基本放大电路
共漏极基本放大电路

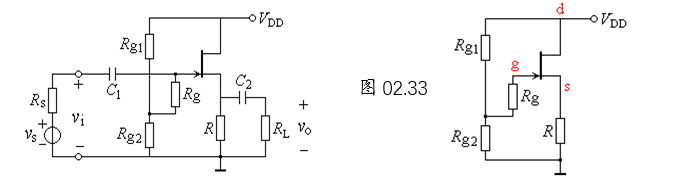

共漏组态基本放大电路如图02.32所示,其直流工作状态和动态分析如下。

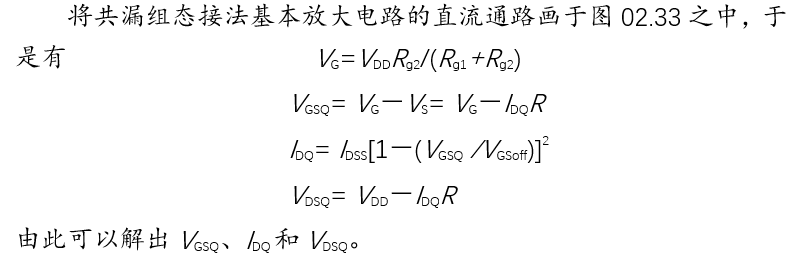

(1) 直流分析
(2) 交流分析

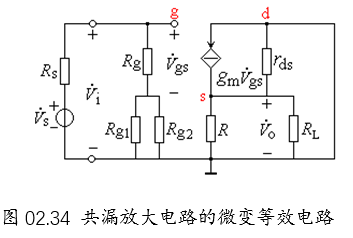

将图03.32的CD放大电路的微变等效电路画出,如图02.34所示。

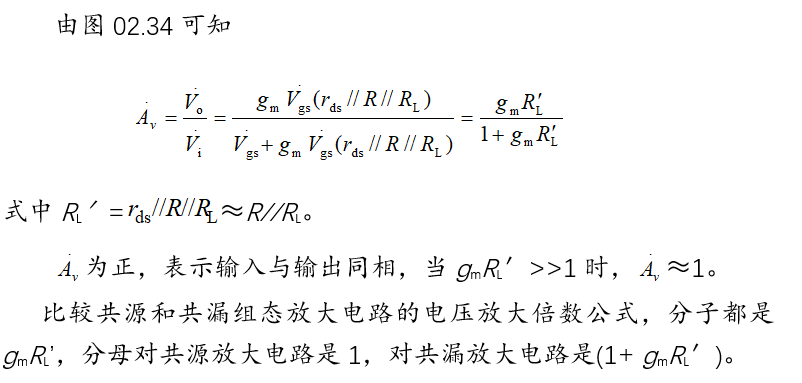

①电压放大倍数
②输入电阻

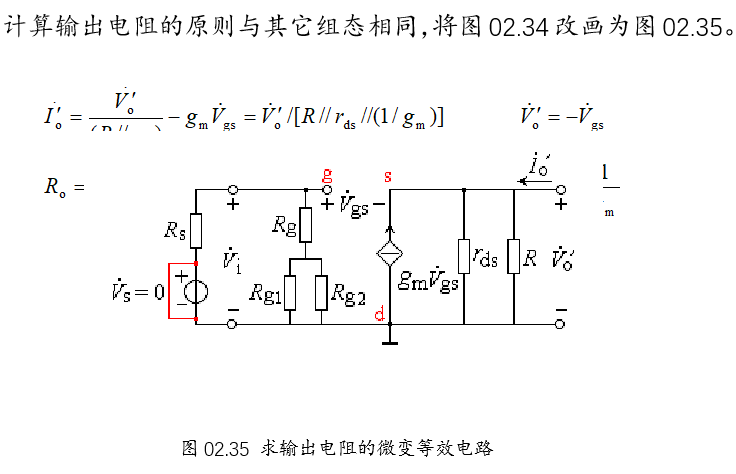

③输出电阻
(五)共栅组态基本放大电路
共栅组态放大电路如图02.36所示,其微变等效电路如图02.37所示。
(1)直流分析
与共源组态放大电路相同。
(2)交流分析
(六)放大电路的总结:

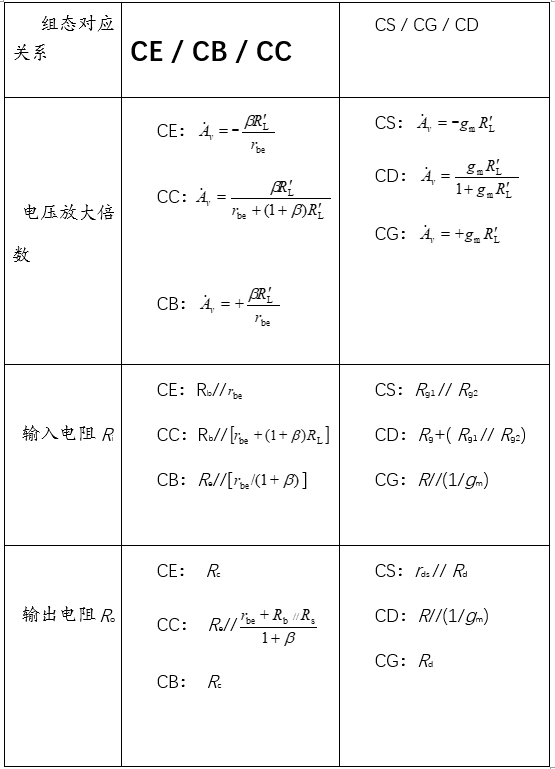

三种基本放大电路的比较如下表
