同学们,本栏目是对你们学过的知识常见问题的归纳。其中,有一些共性问题,也许你会需要哦!

一、填空题::

1. 三极管的交流等效输入电阻随( )变化。

2. “小信号等效电路中的小信号是指(                  )。

3. 放大器的静态工作点由它的         )决定,而放大器的增益、输入电阻、输出电阻等由它的(           )决定。

4. 放大器的放大倍数反映放大器(        )的能力;输入电阻反映放大器(         )大小的能力;而输出电阻则反映出放大器(       )的能力。

5. 多级放大器各级之间的耦合连接方式一般情况下有(         )耦合,(      )耦合和变压器耦合。


二、计算题:

1. 分压式偏置电路如题图3.4.3(a)所示。其晶体管输出特性曲线如图(b)所示,电路中元件参数,晶体管的饱和压降

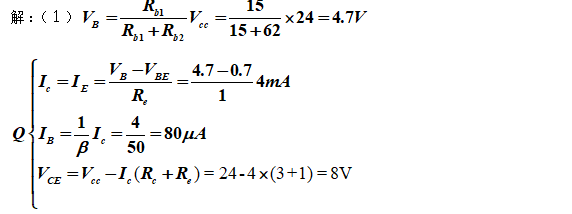

(1)估算静态工作点Q;

(2)求最大输出电压幅值

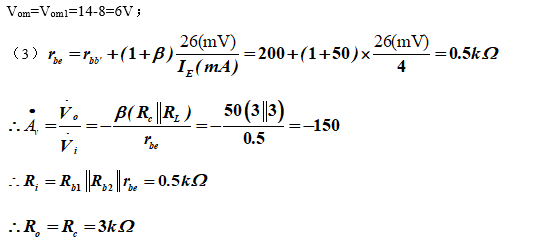

(3)计算放大器的RiRo

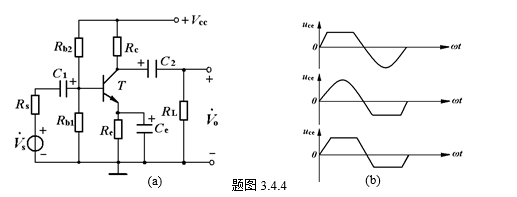

2. 用示波器观察题图3.4.4(a)电路中的集电极电压波形时,如果出现题图3.4.4(b)所示的三种情况,试说明各是哪一种失真?应该调整哪些参数以及如何调整才能使这些失真分别得到改善?

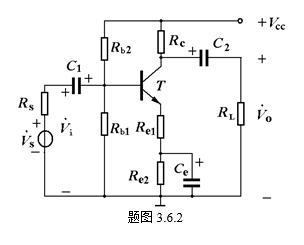

3. 放大电路如题图3.6.2所示,,晶体管的,各电容容抗可以略去不计。

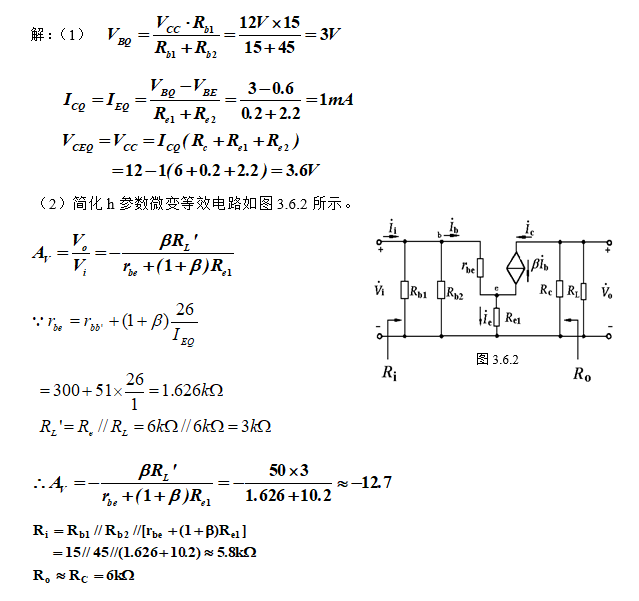

(1)估算静态工作点:

(2)画出其简化的h参数等效电路,并计算出电压放大倍数,输入电阻,输出电阻
