一、 填空

1. 为了稳定静态工作点，应在放大电路中引入  负反馈；

2. 在放大电路中引入串联负反馈后，电路的输入电阻  。

3. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入引入负反馈的类型是    ；

4. 欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入引入负反馈的类型是   。

5. 欲得到电流－电压转换电路，应在放大电路中引入   负反馈；

6. 负反馈放大器自激振荡的条件为   。

7. 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入负反馈的类型是    。

二、选择题

1. 放大电路中有反馈的含义是      。

A、输出与输入之间有信号通路

B、电路中存在反向传输的信号通路

C、除放大电路以外还有信号通道

2. 根据反馈的极性，反馈可分为       反馈

A直流和交流    B电压和电流     C正和负      D 串联和并联

3. 根据反馈信号的频率，反馈可分为     反馈

A直流和交流    B电压和电流     C正和负      D 串联和并联

4. 根据取样方式，反馈可分为       反馈

A直流和交流    B电压和电流     C正和负      D 串联和并联

5. 根据比较的方式，反馈可分为     D   反馈

A直流和交流    B电压和电流     C正和负      D 串联和并联

6. 负反馈多用于         。

A改善放大器的性能     B产生振荡     C提高输出电压     D提高电压增益

7. 正反馈多用于         。

A改善放大器的性能     B产生振荡     C提高输出电压     D提高电压增益

8. 交流负反馈是指      。

A只存在于阻容耦合电路中的负反馈

B交流通路中的负反馈

C变压器耦合电路中的负反馈

D 直流通路中的负反馈

9. 若反馈信号正比于输出电压，该反馈为      反馈。

A串联     B电流     C电压     D 并联

10. 若反馈信号正比于输出电流，该反馈为        反馈

A串联     B电流     C电压     D 并联

11. 当电路中的反馈信号以电压的形式出现在电路输入回路的反馈称为         反馈。

A串联     B电流     C电压     D 并联

12. 当电路中的反馈信号以电流的形式出现在电路输入回路的反馈称为       反馈。

A串联     B电流     C电压     D 并联

13. 电压负反馈可以      。

A稳定输出电压    B稳定输出电流     C增大输出功率

14. 串联负反馈       。

A 提高电路的输入电阻               B 降低电路的输入电阻

C 提高电路的输出电压               D 提高电路的输出电流

15. 电压并联负反馈     。

A 提高电路的输入电阻               B 降低电路的输入电阻

C 提高电路的输出电压               D 提高电路的输出电流

三、计算题：

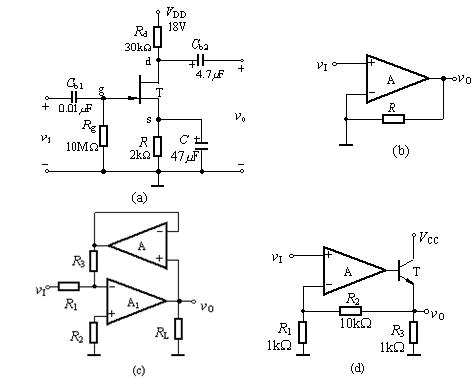

1. 试判断图示各电路中是否引入了反馈，哪些是反馈元件？

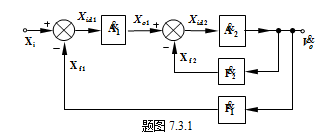

2. 某负反馈放大电路的方框图如题图7.3.1所示，试推导其闭环增益的表达式。
