知识点二:基本运算电路



视频学习资源下载

我们通过上述视频学习了基本运算电路的知识。下面我们总结一下:

1. 加法运算电路;

2. 减法运算电路;

3. 积分运算电路;

4. 微分运算电路;

边学边练

1.求解下图所示各电路的运算关系。

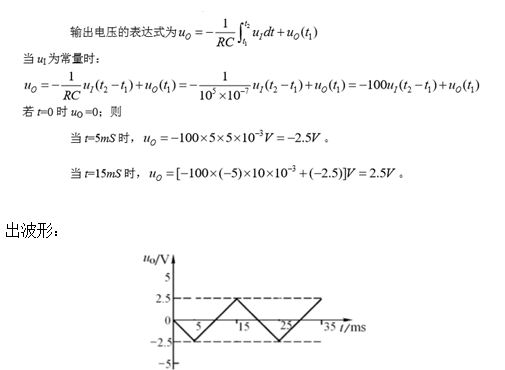

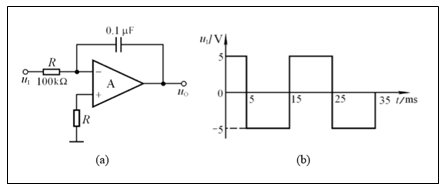

2. 在下图所示电路中,已知输入电压 uI的波形如图(b)所示,当 t=0 时 uc =0。 试画出输出电压 uo的波形。
