一、 填空题

1.  (   )运算电路可实现 Au＞1 的放大器。

2.  (  )运算电路可实现 Au＜0 的放大器。

3.  (   )运算电路可将三角波电压转换成方波电压。

4.  (   )运算电路可实现函数Y=aX1 + bX2 + cX3，a、b 和 c 均大于零。

5.  (   )运算电路可实现函数 Y=aX1 + bX2 + cX3，a、b 和 c 均小于零。

二、计算题

1. 电路如下图所示，集成运放输出电压的最大幅值为±14V， uI为 2V 的直流信号。分别求出下列各种情况下的输出电压： (1)R2短路；  (2) R3短路；  (3) R4短路；  (4) R4断路。

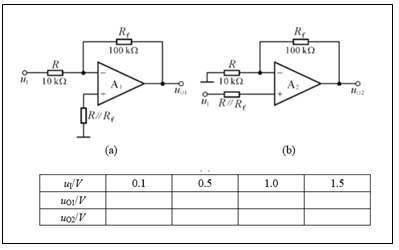

2. 电路如下图所示，集成运放输出电压的最大幅值为±14V，填表。

3.求解下图所示各电路的运算关系。

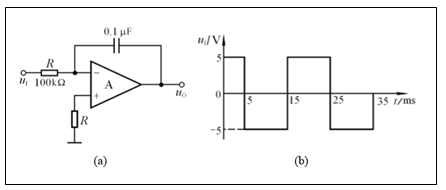

4. 在下图所示电路中，已知输入电压 uI的波形如图(b)所示，当 t=0 时 uc =0。 试画出输出电压 uo的波形。



5. 推导出下图所示电路的传递函数，并说明它们属于哪种类型的滤波电路。

6. 在下列各种情况下，应分别采用哪种类型（低通、高通、带通、带阻）的滤波电路。

 (1)抑制 50Hz 交流电源的干扰；  (2)处理具有 1Hz 固定频率的有用信号；

 (3)从输入信号中取出低于 2kHz 的信号；  (4)抑制频率为 100kHz 以上的高频干扰。
