实验六 RC正弦波振荡器

实验目的

1．进一步学习RC正弦波振荡器的组成及其振荡条件

2．学会测量、调试振荡器

实验原理

从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1HZ～1MHZ的低频信号。

1．RC移相振荡器

电路型式如图14—1所示，选择R>>Ri。

振荡频率    fo=1/(2π√6RC)

起振条件  放大器A的电压放大倍数lAl＞29

电路特点  简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合。

频率范围  几赫一数十千赫。

2．RC串并联(文氏桥)网络振荡器

电路型式如图14—2所示。

振荡频率    fo=1/(2πRC)

电路特点  可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

3．双T选频网络振荡器

电路型式如图14—3所示。

振荡频率    fo=1/(5RC)

起振条件    R′<R/2      |AF|>1

电路特点  选频特性好，调频困难,适于产生单一频率的振荡。

实验设备与器件

1. 十12V直流电源      2．函数信号发生器

3. 双踪示波器          4．频率计

5．直流电压表          6．3DG12×2或9013×2

7.电阻、电容、电位器等

实验内容

1．RC串并联选频网络振荡器

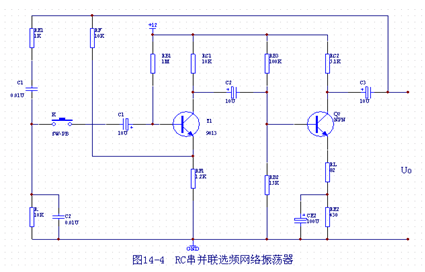

(1)、按图14—4组接线路

(2)、断开RC串并联网络，测量放大器静态工作点及电压放大倍数。

(3)接通RC串并联网络，并使电路起振，用示波器观测输出电压Uo波形，调节Rf使获得满意的正弦信号，记录波形及其参数。

(4)测量振荡频率，并与计算值进行比较。

(5)改变R或C，观察振荡频率变化情况。



2．双T选频网络振荡器

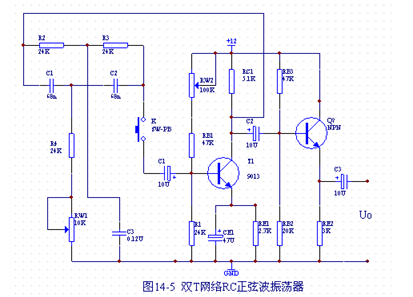

(1)按图14—5组接线路

(2)断开双T网络，调制Tl管静态工作点，使UCl为7—8V。

(3)接入双T网络，用示波器观察输出波形。若不起振，调节RW1，使电路起振。

(4)测量电路振荡频率，并与计算值比较。

(5)将双T网络与放大器断开，用函数信号发生器的信号注入双T网络，观察输出波形。保持输入信号幅度不变，频率由低到高变化，找出输出信号幅值最低时的频率。

*3．RC移相式振荡器的组装与调试

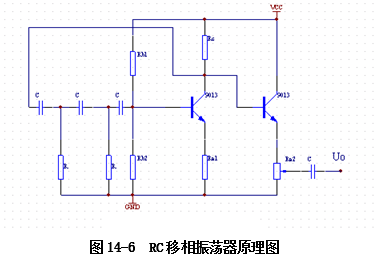

（1）按图14-6组接

(2)断开RC移相电路，调整放大器的静态工作点，测量放大器电压放大倍数。

(3)接通RC移相电路，并使电路起振，用示波器观测输出电压Uo波形，同时用频率计和示波器测量振荡频率，并与计算值比较。

* 参数自选，时间不够可不作。

实验报告

1. 由给定电路参数计算振荡频率，并与实测值比较，分析误差产生的原因。

2. 总结三类RC振荡器的特点。

预习要求

1．复习教材有关三种类型RC振荡器的结构与工作原理。

2．计算三种实验电路的振荡频率。

3. 如何用示波器来测量振荡电路的振荡频率。
