1正弦波振荡器的分析方法

正弦波发生电路能产生正弦波输出，它是在放大电路的基础上加上正反馈而形成的，它是各类波形发生器和信号源的核心电路。正弦波发生电路也称为正弦波振荡电路或正弦波振荡器。

1.1 产生正弦波振荡的条件

1．产生正弦波振荡的条件

产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。

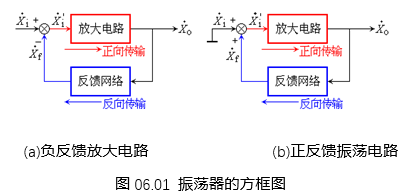

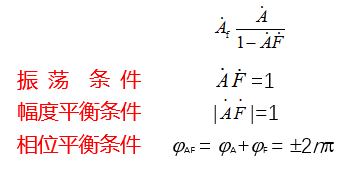

比较图06.01(a)和(b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。由于振荡电路的输入信号=0，所以=。由于正、负号的改变，有反馈的放大倍数为：

2 正弦波振荡器的起振过程

振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求                  ||＞ 1

这称为起振条件。既然||＞ 1，起振后就要产生增幅振荡，需要靠三极管大信号运用时的非线性特性去限制幅度的增加，这样电路必然产生失真。这就要靠选频网络的作用，选出失真波形的基波分量作为输出信号，以获得正弦波输出。

也可以在反馈网络中加入非线性稳幅环节，用以调节放大电路的增益，从而达到稳幅的目的。这在下面具体的振荡电路中加以介绍。

1.2 正弦波振荡电路的组成与分析步骤

为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。选频网络由R、C和L、C等电抗性元件组成。正弦波振荡器的名称一般由选频网络来命名。

正弦波发生电路的组成: 放大电路、正反馈网络、选频网络、稳幅电路
