1 RC串并联网络的振荡电路

1.1 RC串并联网络的选频特性

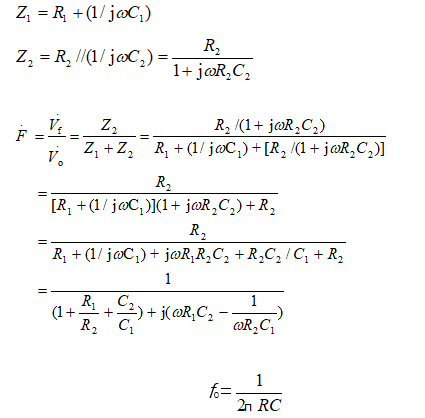

RC串并联网络的电路如图06.02所示。 RC串联臂的阻抗用Z1表示，RC并联臂的阻抗用Z2表示。其频率响应如下

为满足振荡的幅度条件 ||=1，所以Af≥3。加入R3R4支路，构成串联电压负反馈

 2 RC文氏桥振荡电路的稳幅过程

RC文氏桥振荡电路的稳幅作用是靠热敏电阻R4实现的。R4是正温度系数热敏电阻，当输出电压升高，R4上所加的电压升高，即温度升高，R4的阻值增加，负反馈增强，输出幅度下降。若热敏电阻是负温度系数，应放置在R3的位置，如图06.03。

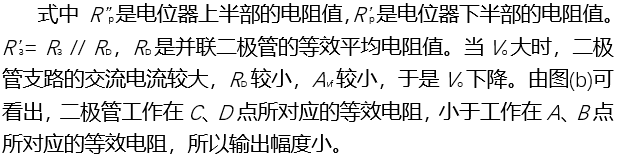

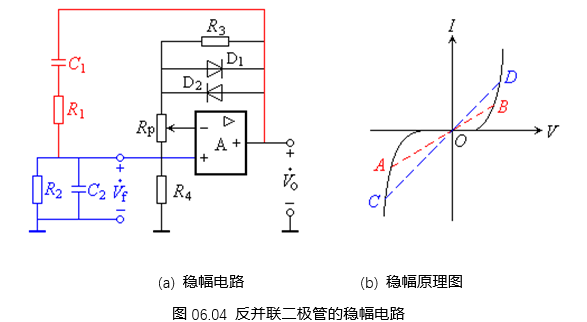

采用反并联二极管的稳幅电路如图6.04所示。电路的电压增益为
