LC正弦波振荡电路的构成与RC正弦波振荡电路相似，包括有放大电路、正反馈网络、选频网络和稳幅电路。这里的选频网络是由LC并联谐振电路构成，正反馈网络因不同类型的LC正弦波振荡电路而有所不同。

1 LC 并联电路的特性

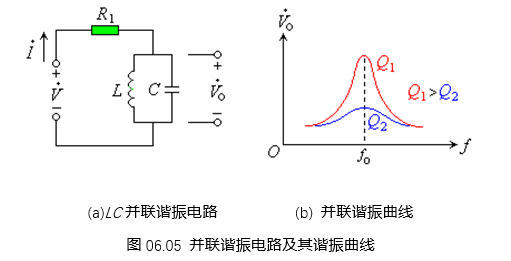

LC并联谐振电路如图6.05(a)所示。显然输出电压是频率的函数

输入信号频率过高，电容的旁路作用加强，输出减小；反之频率太低，电感将短路输出。并联谐振曲线如图06.05（b）所示。

谐振时

图06.06 有损耗的谐振电路

谐振频率

考虑电感支路的损耗，用R表示，

如图06.06所示。谐振时，电感支路电流或电容支路电流与总电流之比，称为并联谐振电路的品质因数

对于图06.05（b）的谐振曲线，Q值大的曲线较陡较窄，图中Q1＞Q2。

并联谐振电路的谐振阻抗



谐振时，LC并联谐振电路相当一个电阻

2 变压器反馈式振荡电路

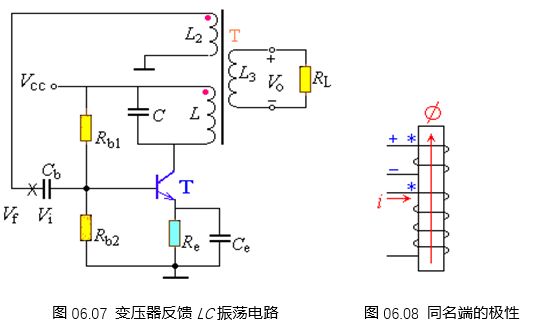

变压器反馈LC振荡电路如图06.07所示。LC并联谐振电路作为三极管的负载，反馈线圈Ｌ2与电感线圈Ｌ相耦合，将反馈信号送入三极管的输入回路。交换反馈线圈的两个线头，可改变反馈的极性。调整反馈线圈的匝数可以改变反馈信号的强度，以使正反馈的幅度条件得以满足。有关同名端的极性请参阅图06.08。

变压器反馈LC振荡电路的振荡频率与并联LC谐振电路相同，为

3 电感三点式振荡电路

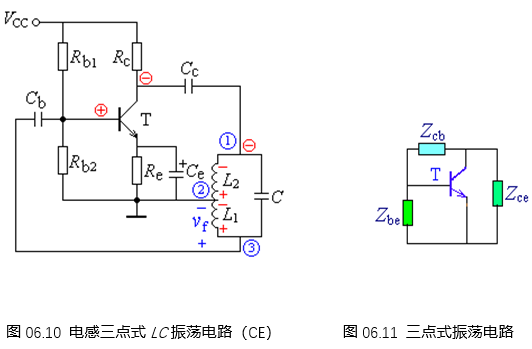

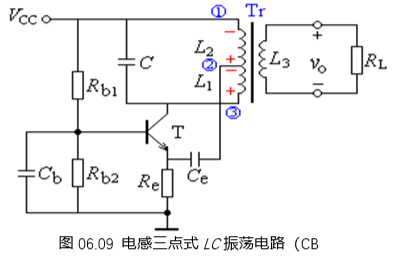

图06.09 为电感三点式LC振荡电路。电感线圈L1和L2是一个线圈，2点是中间抽头。如果设某个瞬间集电极电流减小，线圈上的瞬时极性如图所示。反馈到发射极的极性对地为正，图中三极管是共基极接法，所以使发射结的净输入减小，集电极电流减小，符合正反馈的相位条件。图06.10是另一个电感三点式LC振荡电路。

分析三点式LC振荡电路 常用如下方法，将谐振回路的阻抗折算到三极管的各个电极之间，有Zbe、Zce、Zcb，如图06.11所示。对于图06.09是L2、是L1、是C。

可以证明，若满足相位平衡条件，和必须同性质，即同为电容或同为电感。

4电容三点式LC振荡电路

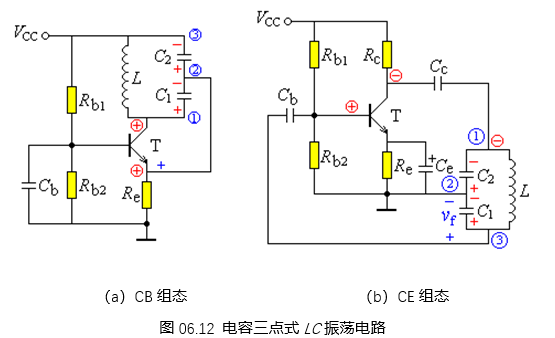

与电感三点式LC振荡电路类似的有电容三点式LC振荡电路，见图06.12。

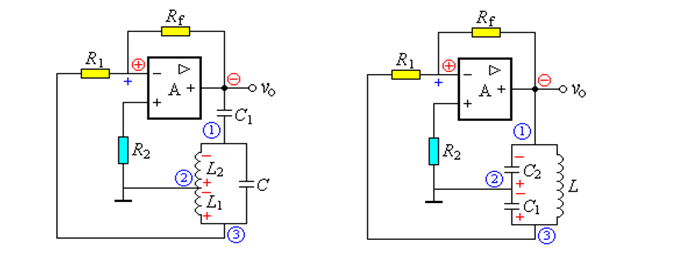

例6.1：图06.13为三点式振荡电路试判断是否满足相位平衡条件。
