1 石英晶体的基本特性和等效电路

石英晶体的阻抗频率特性曲线见图06.14,它有一个串联谐振频率fs,一个并联谐振频率 fp，二者十分接近。对于图06.15(a)的电路与电感三点式振荡电路相似。要使反馈信号能传递到发射极，为此石英晶体应处于串联谐振点，此时晶体的阻抗接近为零。

对于图06.15(b)的电路，满足正反馈的条件，为此，石英晶体必须呈电感性才能形成LC并联谐振回路，产生振荡。由于石英晶体的Q值很高，可达到几千以上，所示电路可以获得很高的振荡频率稳定性。

对于图06.15(b)的电路，满足正反馈的条件，为此，石英晶体必须呈电感性才能形成LC并联谐振回路，产生振荡。由于石英晶体的Q值很高，可达到几千以上，所示电路可以获得很高的振荡频率稳定性。

2 石英晶体振荡电路

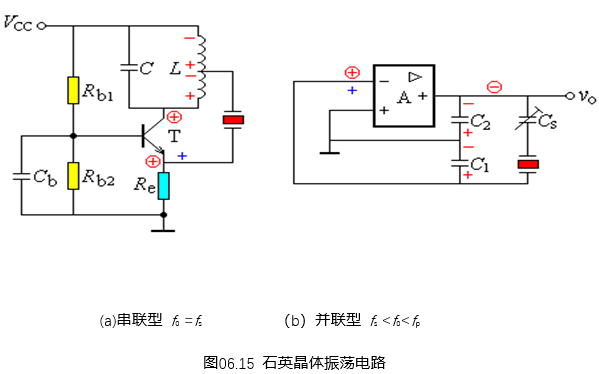

利用石英晶体高品质因数的特点，构成LC振荡电路，如图06.15所示。

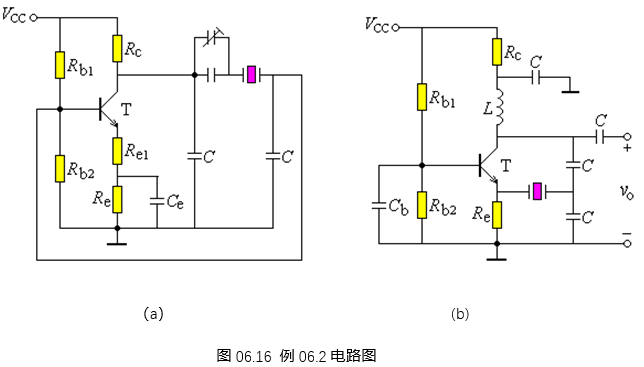

例6.2：分析图06.16的振荡电路能否产生振荡，若产生振荡石英晶体处于何种状态？
