一、 填空题

1. 整流的目的是       。

A. 将交流变为直流       B. 将高频变为低频

C. 将正弦波变为方波

2. 在单相桥式整流电路中，若有一只整流管接反，则       。

A. 输出电压约为2UD      B. 变为半波直流

C. 整流管将因电流过大而烧坏

3. 直流稳压电源中滤波电路的目的是       。

A. 将交流变为直流        B. 将高频变为低频

C. 将交、直流混合量中的交流成分滤掉

4. 滤波电路应选用       。

A. 高通滤波电路 B. 低通滤波电路 C. 带通滤波电路

5. 若要组成输出电压可调、最大输出电流为3A的直流稳压电源，则应采用       。

A. 电容滤波稳压管稳压电路   B. 电感滤波稳压管稳压电路

C. 电容滤波串联型稳压电路   D. 电感滤波串联型稳压电路

6. 串联型稳压电路中的放大环节所放大的对象是       。

A. 基准电压   B. 采样电压   C. 基准电压与采样电压之差

7. 开关型直流电源比线性直流电源效率高的原因是       。

A. 调整管工作在开关状态     B. 输出端有LC滤波电路

C. 可以不用电源变压器

二、计算题

1. 电路如图所示，变压器副边电压有效值为2U2。

（1）画出u2、uD1和uO的波形；

（2）求出输出电压平均值UO（AV）和输出电流平均值IL（AV）的表达式；

（3）二极管的平均电流ID（AV）和所承受的最大反向电压URmax的表达式。

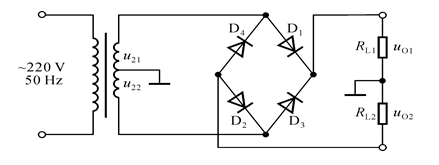

2. 电路图所示。

（1）分别标出uO1和uO2对地的极性；

（2）uO1、uO2分别是半波整流还是全波整流？

（3）当U21＝U22＝20V时，UO1（AV）和UO2（AV）各为多少？

(4）当U21＝18V，U22＝22V时，画出uO1、uO2的波形；并求出UO1（AV）和UO2（AV）各为多少？

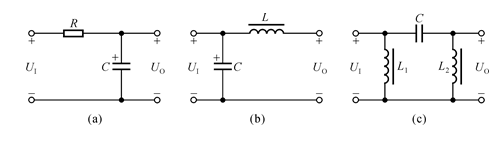

3. 分别判断图所示各电路能否作为滤波电路，简述理由。

4. 电路如图所示，已知稳压管的稳定电压为6V，最小稳定电流为5mA，允许耗散功率为240mW；输入电压为20～24V，R1＝360Ω。试问：

（1）为保证空载时稳压管能够安全工作，R2应选多大？

（2）当R2按上面原则选定后，负载电阻允许的变化范围是多少？

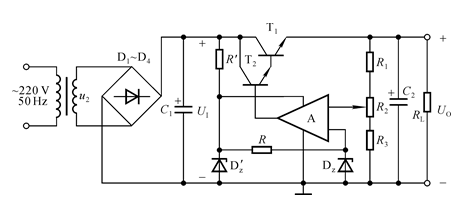

5. 直流稳压电源如图P10.15所示。

（1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成。

（2）标出集成运放的同相输入端和反相输入端。

6. 在图所示电路中，R1＝240Ω，R2＝3kΩ；W117输入端和输出端电压允许范围为3～40V，输出端和调整端之间的电压UR为1.25V。试求解：

（1）输出电压的调节范围；

（2）输入电压允许的范围；
