一、单选题

1．在本征半导体中掺入（　）构成P型半导体。

A)3价元素；　　　B)4价元素；　　　 C)5价元素；　　 D)6价元素。

2．带射极电阻Re的共射放大电路，在Re上并联交流旁路电容Ce后，其电压放大倍数将（　）。

A)减小；　　　　 B)增大；          C)不变；         D)变为零。

3．场效应管放大电路的输入电阻，主要由（　）决定。

A)管子类型；        B)gm；        C)偏置电路；        D)VGS。

4．串联负反馈放大电路环内的输入电阻是无反馈时输入电阻的（　）。

A)1＋AF倍；     B)1/(1＋AF)倍；   C)1/F倍；        D)1/AF倍。

5．集成运算放大器构成的反相比例运算电路的一个重要特点是（　）。

A)反相输入端为虚地；               B)输入电阻大；

C)电流并联负反馈；                 D)电压串联负反馈。

6．文氏桥振荡器中的放大电路电压放大倍数（　）才能满足起振条件。

A)为1/3时；      B)为3时；       C)＞3；          D)＞1/3。

7．桥式整流电路若变压器二次电压为，则每个整流管所承受的最大反向电压为（　）。

A)；       B)；         C)20V ；         D)。

8．某电路有用信号频率为2kHz，可选用（  ）。

A)低通滤波器；  B)高通滤波器；   C)带通滤波器；   D)带阻滤波器。

9．共模抑制比越大，表明电路（  ）。

A)放大倍数越稳定；           B)交流放大倍数越大；

C)抑制温漂能力越强；         D)输入信号中的差模成分越大。

10．有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的（  ）。

A)输入电阻大；  B)输入电阻小；  C)输出电阻大；   D)输出电阻小。

二、填空题

1. 电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为【1】电子技术。

2．PN结反向偏置时，PN结的内电场【2】。PN具有【3】特性。

3．硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为【4】伏；其门坎电压Vth约为【5】伏。

4．为了保证三极管工作在放大区，要求：

①发射结【6】偏置，集电结【7】偏置。

②对于ＮＰＮ型三极管，应使VBC【8】。

5．放大器级间耦合方式主要有阻容（RC）耦合、【9】耦合和变压器耦合三大类。

6．三端集成稳压器7915的输出电压为【10】伏。？

7．场效应管是【11】器件，只依靠【12】导电。

8．石英晶体振荡器是【13】的特殊形式，因而振荡频率具有很高的稳定性。

9．将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【14】倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【15】倍。

10．差动放大电路中的长尾电阻Ｒe或恒流管的作用是引人一个【16】反馈。

11．为了分别达到下列要求，应引人何种类型的反馈：

①降低电路对信号源索取的电流：【17】。

②当环境温度变化或换用不同值的三极管时，要求放大电路的静态工作点保持稳定：【18】。

③稳定输出电流：【19】。

12．在构成电压比较器时集成运放工作在开环或【20】状态。

13．某负反馈放大电路的开环放大倍数Ａ=100000，反馈系数Ｆ＝0.01，则闭环放大倍数 【21】。

14．差分式放大电路能放大直流和交流信号，它对【22】具有放大能力，它对【23】具有抑制能力。

三、简答题

1. 简述负反馈对放大电路性能的影响。

2. 试说明集成运放中由哪几部分构成？它们的作用是什么？

四、分析与计算题

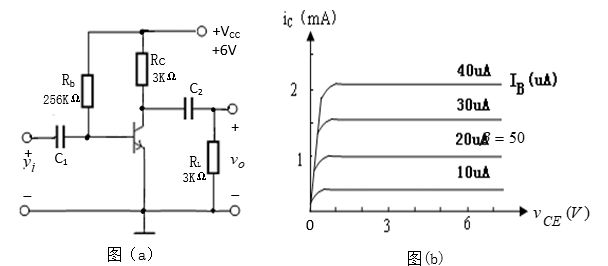

1．电路如图（a）所示，其中电容C1、C2的容量视为无限大。试回答下列问题：

（1）写出直流负载线表达式，在图（b）上画出直流负载线，求出静态工作点（）；

（2）画出放大电路的小信号等效电路；

（3）求出电压增益、输入电阻Ri及输出电阻Ro。

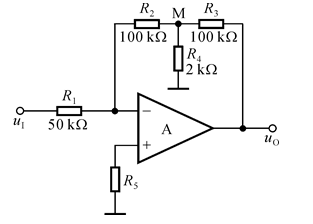

2. 电路如图所示，试求：

    （1）输入电阻；

    （2）比例系数。

3. 电路如图所示，变压器副边电压有效值为。

（1）画出u2、uD1和uO的波形；

（2）求出输出电压平均值UO（AV）和输出电流平均值IL（AV）的表达式；

（3）二极管的平均电流ID（AV）和所承受的最大反向电压URmax的表达式。
