一、单选题

1. 某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（  ）。

A)10kΩ       B)2kΩ        C)4kΩ        D)3kΩ

2. 某电路有用信号频率为2kHz，可选用（  ）。

A)低通滤波器     B)高通滤波器     C)带通滤波器     D)带阻滤波器

3. 有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的（  ）。

A)输入电阻大     B)输入电阻小     C)输出电阻大     D)输出电阻小

4. 共模抑制比KCMR越大，表明电路（  ）。

A)放大倍数越稳定      B)交流放大倍数越大

C)抑制温漂能力越强    D)输入信号中的差模成分越大

5. 某仪表放大电路，要求Ri大，输出电流稳定，应选（  ）。

A)电流串联负反馈    B)电压并联负反馈

C)电流并联负反馈    D)电压串联负反馈

6. 差动放大器由双端输入变为单端输入，差模电压增益是（  ）。

A)增加一倍    B)为双端输入时的一半    C)不变    D)不确定

7. 正弦波振荡电路利用正反馈产生振荡的相位平衡条件是（  ）。

A)，n为整数  B，n为整数  C)，n为整数  D)不确定

8. 当放大电路的电压增益为-20dB时，说明它的电压放大倍数为（  ）。

A)20倍    B)-20倍    C)-10倍    D)0.1倍

9. 在单相桥式整流电路中，若有一只整流管接反，则（  ）。

A)输出电压约为           B)输出电压约为

C)整流管将因电流过大而烧坏    D)变为半波整流

10. 直流稳压电源中滤波电路的目的是（  ）。

A)将交流变为直流             B)将高频变为低频

C)将交、直流混合量中的交流成分滤掉   D)保护电源

二、填空题

1. 多级放大器各级之间的耦合连接方式一般情况下有：【1】，直接耦合和变压器耦合。

2. 小功率稳压电源一般由变压器，【2】，【3】，稳压电路等四部分构成。

3．选取频率高于1000Hz的信号时, 可选用【4】滤波器；抑制50 Hz的交流干扰时，可选用【5】滤波器。

4. 在单级共射放大电路中，如果输入为正弦波形，用示波器观察输出和输入波形，它们相位差为【6】。

5. 负反馈放大电路产生自激振荡的条件是【7】。

6. 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入负反馈的类型是【8】。

7. 图解法适合于分析【9】；小、大信号工作情况分析  ，而小信号模型电路分析法则适合于分析【10】。

8. 差动放大电路采用了【11】的三极管来实现参数补偿，其目的是为了克服【12】。

9. 三极管构成的电流源之所以能为负载提供恒定不变的电流，是因为三极管工作在输出特性的【13】区域；三极管电流源具有输出电流恒定，直流等效电阻【14】，交流等效电阻【15】的特点。

三、简答题

1. 画出三极管放大状态的直流模型。

2. 放大电路的主要技术或性能指标有哪些？

3. 石英晶体构成的振荡电路有什么特点？

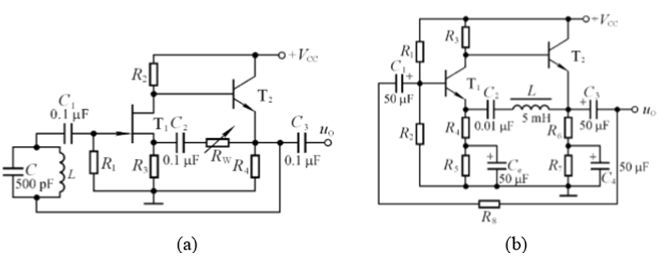

4. 试分别指出下图(a)(b)所示电路中的选频网络、正反馈网络和负反馈网络，并说明电路是否满足正 弦波振荡的条件。

四、分析与计算题

1. 某集成运放的单元电路如图1.1所示，设T1、T2的特性相同，且β足够大，问：

（1）T1和T2组成什么电路？在电路中起什么作用？

（2）写出的表达式，设均为已知。

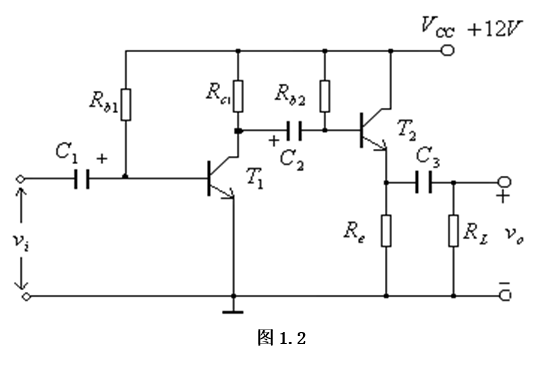

2. 在图1.2中，已知

（1）第一级的静态工作点；（2）放大器的输入电阻和输出电阻；（3）总的电压放大倍数。
