前面分析组合逻辑电路时，都没有考虑门电路的延迟时间对电路产生的影响。实际上，从信号输入到稳定输出需要一定的时间。由于从输入到输出的过程中，不同通路上逻辑门的级数不同，或者门电路平均延迟时间的差异，使信号从输入经不同通路传输到输出级的时间不同。由于这个原因，当输入信号发生变化并进入稳定状态时,输出信号并不能马上进入稳定状态，而要经历一段时间,这可能会使逻辑电路产生错误输出。通常把这种现象称为竞争与冒险。

3.4.1产生竞争与冒险的原因

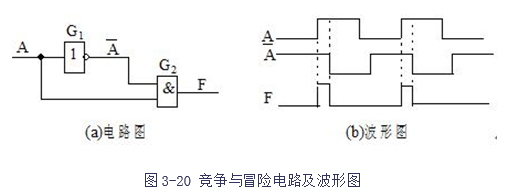

首先来分析图3-20所示电路的工作情况，以建立竞争冒险的概念。

在图3-20中，图(a)的与门G2输入是A和两个互补信号。由于G1门的延迟，的下降沿要滞后于A的上升沿，因此在很短的时间间隔内（虚线之间），G2的两个输入端都会出现高电平，致使它的输出出现一个高电平窄脉冲（这是逻辑设计要求不应出现的干扰脉冲），如图3-20（b）所示。这是因为G2门的两个输入信号分别由G1和A端两个路径在不同时刻到达所形成的。这种现象通常称为竞争，由此而产生输出的干扰脉冲现象称为冒险。 上面的冒险是由正跳变脉冲产生的，同样，负跳变脉冲也可产生冒险。

由以上分析可知，当电路中存在由反相器产生的互补信号，且在互补信号的状态发生变化时可能出现冒险现象。

3.4.1 消除竞争与冒险的方法

针对上述原因，可以采取以下措施消去竞争与冒险现象。

1.发现并消掉互补变量

例如，逻辑式L=(A+B)( +C)在B=C=0时，L=A。若直接根据这个逻辑表达式组成逻辑电路，则可能出现竞争与冒险。可以将该式变换为,这里已将A消掉。根据这个表达式组成逻辑电路就不会出现竞争冒险。

2.增加乘积项

例如，对于逻辑表达式来说，通过门电路来实现，会产生竞争与冒险现象（画出逻辑图与各变量输出波形图即可看出）。但是，增加一个乘积项AB，就可消除竞争与冒险。即按下面的逻辑表达式来实现电路：

3.输出端并联电容器

如果逻辑电路在较慢速度下工作，为了消去竞争与冒险，可以在输出端并联电容器，其容量为4-20pF之间。通过电容使输出波形上升沿和下降沿变化比较缓慢。这样，对于很窄的跳变脉冲起到平波的作用，在输出端不会出现逻辑错误。

以上介绍了产生竞争与冒险的原理和克服竞争与冒险的方法。要能很好的解决这一问题，还必须根据实际电路，在实践中总结经验。
