前面所讨论的都是组合逻辑电路，其特点是任一时刻的输出只由当时的输入决定。这种电路的逻辑功能总是有限的。在工程实际中，需要获得复杂的逻辑功能，常常与电路的初始状态有关，这样就要在电路中增加存储元件。而且这种存储元件，可由输入预置为新状态，并能稳定地保持下去，直到再受输入的作用。这种存储元件就是触发器。

4.1 触发器基本电路

触发器可分为很多种，但是所有触发器的电路结构中都包含有触发器基本电路。下面我们就来看看两种触发器基本电路。

4.1.1基本RS触发器

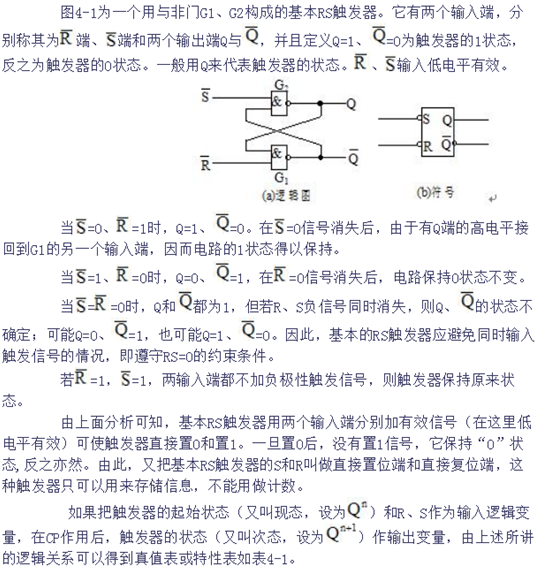

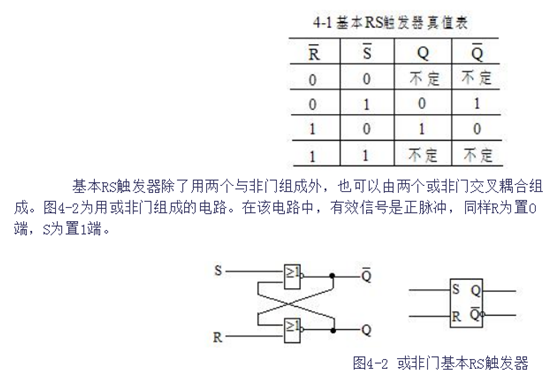

4.1.2 同步RS触发器

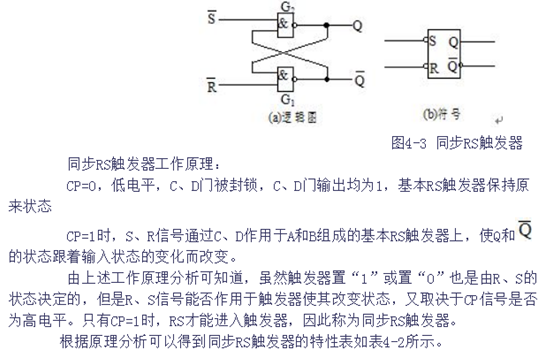

基本RS触发器加上脉冲控制门可以构成同步式触发器。用集成与非门构成的基本RS触发器再加上两个与非门即可构成同步RS触发器。其逻辑电路及符号分别如图4-3所示。其中A、B构成基本RS触发器,C、D为控制门。该电路有三个输入端：R、S、CP，这里CP是时钟脉冲信号，它的输入信号又叫选通脉冲。
