知识点二：时序逻辑电路的分析

---

上一节我们学习了时序逻辑电路的特点和表示方法，这节课我们来继续学习时序逻辑电路的分析方法。

分析一个时序电路，就是要找出给定时序电路的逻辑功能。对具体电路而言，就是通过分析找出电路的状态和电路的输出在输入信号和时钟信号作用下的变化规律。

时序逻辑电路的分析步骤：

①分析电路组成，写逻辑方程式

②求状态方程

③进行计算和列状态转换真值表

④概括逻辑功能

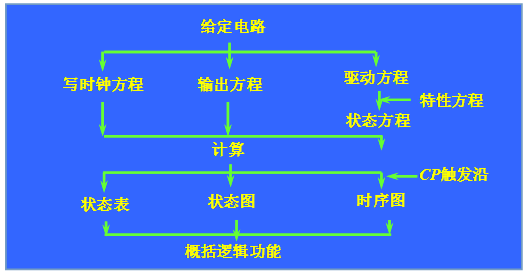

分析流程：
