在数字电路中，能够记忆输入脉冲个数的电路称为计数器。计数器可分为同步计数器和异步计数器两种。这两种计数器又可分为二进制、十进制和N进制计数器。下面简单介绍一下同步二进制、十进制和N进制计数器。

1.同步二进制计数器

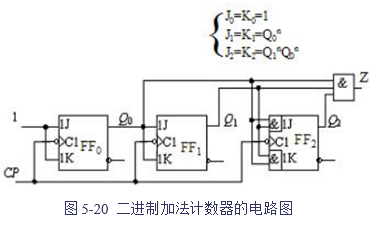

图5-20的逻辑电路是二进制加法计数器，实现模8计数。FF0每输入一个时钟脉冲翻转一次，FF1在Q0=1时，在下一个CP触发沿到来时翻转。FF2在Q0=Q1=1时，在下一个CP触发沿到来时翻转。其驱动方程如下：

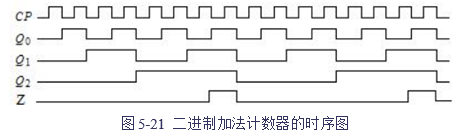

画出电路的时序图5-21如下：

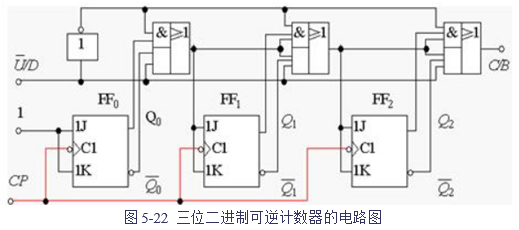

图5-22是一个三位二进制可逆计数器，表示加减控制信号，当=0时作加计数， =1时作减计数。

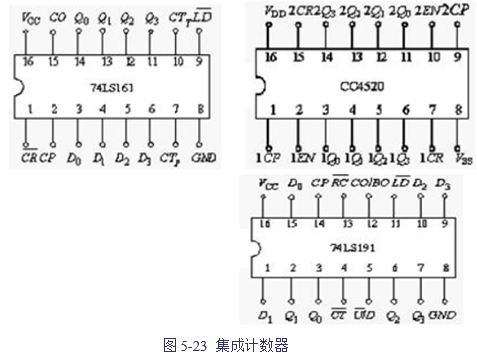

在实际应用中，计数器已被集成。如4位集成二进制同步加法计数器74LS161，双4位集成二进制同步加法计数器CC4520，4位集成二进制同步可逆计数器74LS191等等。它们的管脚排列如图5-23所示。

下面简单介绍一下74LS161的管脚功能：CR(—)为清零端，低电平时计数器清零。LD(—)置数端，低电平时，在CP上升沿计数器将数据端D0D1D2D3的状态送入Q0Q1Q2Q3。而CTT与CTP为工作方式端，在CTTCTP=1时，并且清零端与置数端为高电平，74LS161计数。CO是进位信号端，当计数最后一个状态时，CO出现一个高电平。其功能表5-16如下：

2.同步十进制计数器

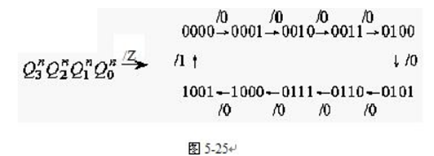

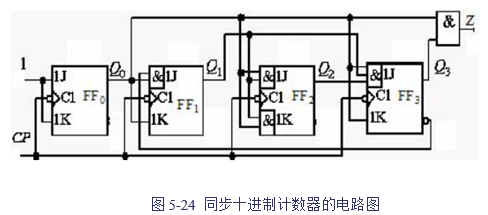

图5-24是十进制计数器的电路图，其计数状态如图5-25所示。

该电路的具体分析过程请读者自己完成。应用中人们通常使用集成的十进制计数器。如集成十进制同步加法计数器74160、74162，其引脚排列与74161、74163相同,不同的是，74160和74162是十进制同步加法计数器，而74161和74163是4位二进制（16进制）同步加法计数器。此外，74160和74162的区别是，74160采用的是异步清零方式，而74162采用的是同步清零方式。

1.N进制计数器

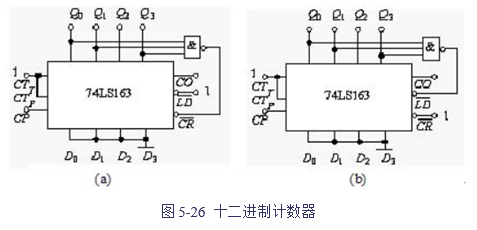

N进制计数器通常由集成计数器和基本门电路来构成。如用74LS163构成十二进制计数器。如图5-26所示。

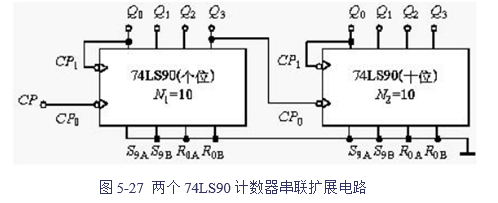

其中图5-26 (a)图是用同步清零端清零；图5-26 (b)图是用同步置数端清零。此外，实际应用的计数器容量较大时，也可以对计数器进行串联来扩展其容量。图5-27是通常两个74LS90计数器串联的方式扩展容量。
