问题一：时序逻辑电路有什么特点？

回答：

时序逻辑电路在逻辑功能上具有任一时刻的稳定输出不仅决定于该时刻的输入，而且和电路原来状态有关。在结构上电路中包含存储元件─通常由触发器构成输出和电路输入间存在着反馈连接。

问题二：时序逻辑电路的分析步骤有哪些？

回答：

①分析电路组成，写逻辑方程式

②求状态方程

③进行计算和列状态转换真值表

④概括逻辑功能

问题三：时序逻辑电路的设计步骤有哪些？

回答：

⑴画状态转换图或状态转换表

⑵状态化简

⑶确定触发器的数目、类型、状态分配（状态编码）根据2n≥M>2n-1 ，确定触发器的数目

⑷求出驱动方程和输出方程

⑸按照驱动方程和输出方程画出逻辑图。

⑹检查所设计的电路能否自启动

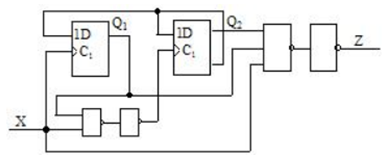

问题四：分析下图时序逻辑电路的功能。

回答：

该电路由两个D触发器构成，并且时钟是异步的，列出电路方程。

驱动方程：

输出方程：

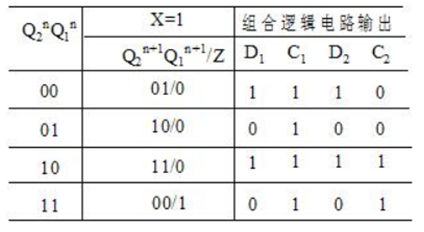

由于电路只有一个输入变量X，并且在X=0时，D触发器的4个时钟均为0，而且输出Z也为0。这样可列出X=1时的状态真值表：

由真值表画出状态图：
