只读存储器（ROM）

只读存储器（ROM，read-only memory）顾名思义是一种只能读出，不能写入的存储器。在数字系统中，ROM常用于代码转换、函数发生及字符显示等领域，具有成本低、速度快、灵活性强等优点。

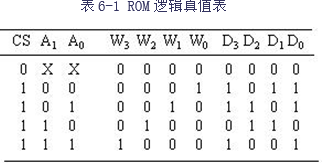

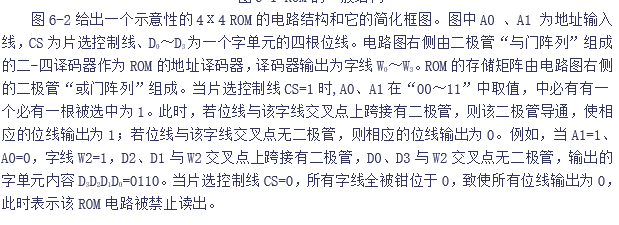

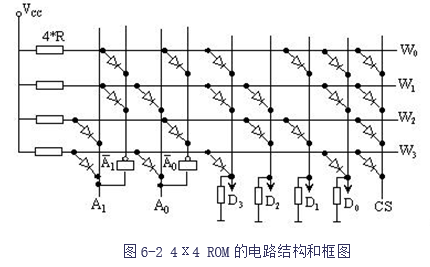

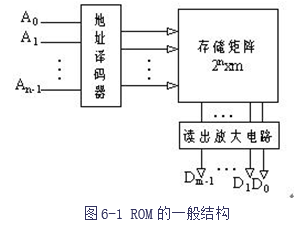

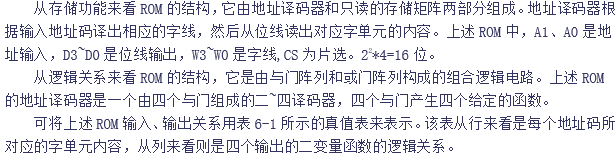

1. 只读存储器（ROM）结构

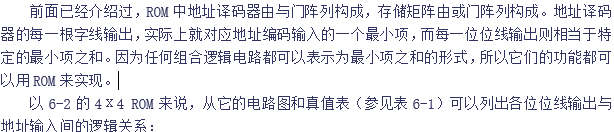

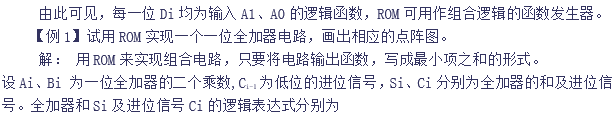

2.只读存储器（ROM）的应用

常用ROM芯片介绍

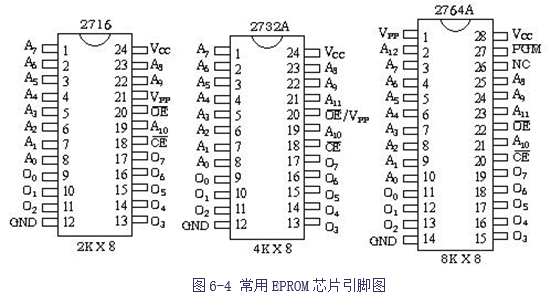

在国内广泛应用的ROM芯片通常是EPROM，即紫外线擦除电可编程只读存储器。一般无条件使用掩模ROM或可编程PROM。它通常作为单片机等外部程序存储器，典型的产品有Inter公司的系列芯片，如2716（2K×8）、2732A（4K×8）、2764A（8K×8）等，这些芯片上均有一个玻璃窗口，在紫外光下照射20分钟左右，存储器中的各种信息均变为1，这时可通过编程器将工作程序固化到这些芯片中。2716、2732A与2764A芯片引脚图如图6-4所示。

下面简单介绍上述三种芯片的基本应用特性及引脚功能。

1. 2716 EPROM

2716 EPROM是紫外线擦除电可编程ROM的24引脚双列直插式芯片，使用单一+5V电源，运行时间最大功耗252Mw，维持功耗为132mW，读出时间最大为450ns。引脚A0~A10是地址线；O0~O7是数据线；是片选线，低电平有效；是数据选通线；Vpp是编程电源；Vcc是工作电源。

2. 2732A EPROM

2732A EPROM同样是24引脚的双列直插式芯片，由单一+5V电源供电。最大静态工作电流为100mA，维持电流为35mA，读出时间最大为250ns。其引脚A0~A11为地址线；O0~O7为数据输出端；是片选线；Vpp是编程电源；Vcc是工作电源；为数据输出使能端。

3. 2764A EPROM

2764A EPROM为28引脚的双列直插式芯片，由单一+5V电源供电。工作电流75mA，维持电流35mA，读出时间最大为250ns。其引脚A0~A12为地址线，可寻址8K字节；O0~O7为数据输出线；是片选线；是数据输出选通线；是编程脉冲输入端；Vpp是编程电源；Vcc是工作电源。

近年来，电擦除可编程只读存储器EEPROM得到了发展与应用。其主要特点是能在计算机系统中进行在线修改，并能在断电的情况下保持修改结果。它在智能仪表与开发系统中得到了广泛应用。EEPROM的应用特性主要表现在它对硬件电路没有特殊要求，操作简便。而且芯片内设有编程所需高电压脉冲产生电路，无需外加编程电源和编程脉冲即可完成写入工作。其次，不需设置单独的擦除操作，可在写入过程中自动擦抹。并且使用灵活，既可按数据存储器或I/O编址，也可通过扩展I/O口与系统总线相连。

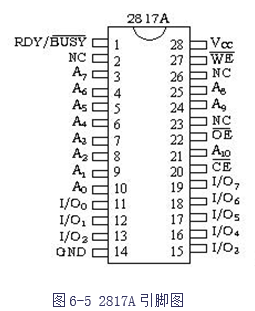

下面简单介绍Inter公司的EEPROM2817A芯片。图6-5为其引脚图。

EEPROM2817A是2K字节的电擦除可编程只读存储器，采用单一+5V电源，最大工作电流150mA，维持工作电流55mA，读出时间最大为250ns。芯片内设有编程所需的高压脉冲产生电路，无需外加编程电源和写入脉冲。在写入一个字节的指令或数据前，能够自动对写入的单元进行擦除，不需要专门的字节或芯片擦除操作。2817A的读写操作与普通EPROM相同，不同的是它可以在线写入字节。其写入操作的过程是当2817A发出字节写入命令后，它便锁存地址、数据及控制信号，从而启动一次写操作。在此周期（约为16ms），2817A的RDY/引脚呈低电平，表示2817A正在进行写操作，此时数据总线呈高阻状态，因而允许处理器在此期间执行其它任务。一旦一次字节写入操作完成，2817A便将RDY/引脚置高电平，由此通知处理器，这样，处理器又可对2817A进行新字节读/写操作。其读写方式如表6-2所示。

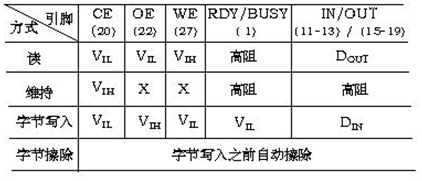

表6-2 2817A读写方式选择
