PLD逻辑功能描述

PLD器件的逻辑功能描述一般分为原理图描述和硬件描述语言描述，原理图描述是一种直观简便的方法，它可以将现有的小规模集成电路实现的功能直接用PLD器件来实现，而不必去将现有的电路用语言来描述，但电路图描述方法无法做到简练；硬件描述语言描述是可编程器件设计的另一种描述方法，语言描述可能精确和简练地表示电路的逻辑功能，现在在PLD的设计过程中广泛使用，并且有进一步发展的趋势，常用的硬件描述语言有ABEL,VHDL语言等，其中ABEL是一种简单的硬件描述语言，其支持布尔方程、真值表、状态机等逻辑描述，适用于计数器、译码器、运算电路、比较器等逻辑功能的描述；VHDL语言是一种行为描述语言，其编程结构类似于计算机中的C语言，在描述复杂逻辑设计时，非常简洁，具有很强的逻辑描述和仿真能力，是未来硬件设计语言的主流。不管是用硬件描述语言描述的逻辑还是用原理图描述的逻辑，必须通过计算机软件对其进行编译，将其描述转换为经过化简的布尔代数表达式（即通常的最简与或表达式），编译软件再根据器件的特点将表达式适配进具体的器件，最终形成PLD器件的熔断丝文件（通常叫做JEDEC文件,简称为JED文件）。

通常在将用户设计的逻辑下载到具体器件中前，为了检查设计的结果是否正确，可以通过计算机软件进行模拟，检查其设计结果是不否与设计要求相符。

PLD逻辑图描述方法

由于PLD电路结构复杂，在对其行为进行描述时经常采用一些简化方法来描述，下面介绍一些常用的描述方法。

1.输入缓冲器和输出三态门表示法

在PLD器件中，输入变量应同时向内部电路提供原、反两种形式的输入量，并且为减少输入引脚的电流，必须采用输入缓冲器。输入缓冲器的简化画法如图6-14(a)所示,真值表如图6-14(b)所示。

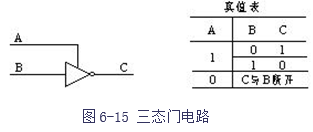

在PLD器件中，输出常常采用三态门电路来实现受控输出。如图6-15所示。

2.编程点连接表示法

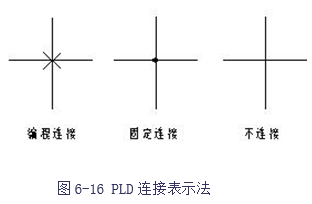

PLD编程连接点有三种形式。①固定连接；②编程连接；③不连接。其表示方法如图6-16所示。其中交叉点上的“Ⅹ”表示编程连接，“●”表示固定连接，没有任何标记为不连接。

3.与门、或门和与或门表示法

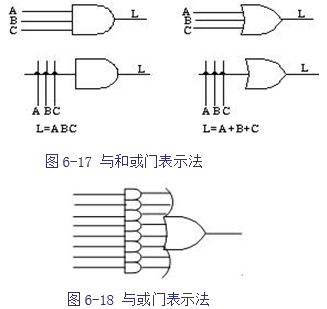

因为PLD电路复杂，在表示与门、或门及与或门时，通常使用简化表示方法来表示与逻辑、或逻辑及与或逻辑。如图6-17为与门和或门表示。图6-18为与或门表示法。

下面给出一个实例说明表示法的综合运用。如下图所示，写出其真值表。

与门L1的输入与A、B的原、反变量均编程，则不管A、B变量取何值都有：

这种状态称为与门的缺省状态，L2与门是其简化画法。L3与门存在固定连接，所以有。真值表如下所示：

PLD基本结构

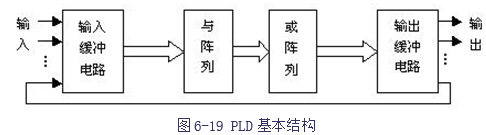

对于PLD芯片，无论是PLA、PAL、GAL等，电路的主体都是由输入缓冲电路、与阵列、或阵列和输出缓冲电路构成。如图6-19所示。

对于PLA，它的与阵列和或阵列都是可编程的，输出电路以固定形式输出；对于PAL，是与阵列可编程，或阵列和输出电路固定；GAL是与阵列可编程，或阵列固定，输出电路可组态。

可编程逻辑阵列和可编程阵列逻辑

1 可编程逻辑阵列（PLA，Programmable Logic Array）

PLA是早期出现的可编程逻辑器件，它们的规模比较小，只能实现通用数字逻辑电路（如74系列）的一些功能，在结构上是由简单的“与—或”门阵列和输入和输出单元组成。如图8-7为具有3个与项的2*2PLA的逻辑图。

在图中，可通过与阵列和或阵列可编程产生输出逻辑函数。由于上图的PLA输出没有包含寄存器或触发器，所以只能构成组合PLA；如果其输出含有寄存器或触发器，也可构成时序PLA器件。

2 可编程阵列逻辑（PLA，Programmable Array Logic）

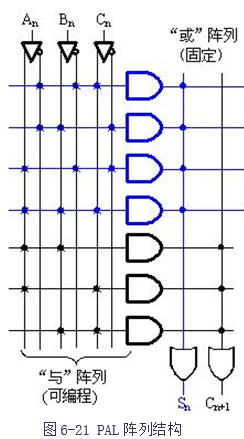

图6-21画出了PAL的阵列结构图，事实上，也是通用阵列逻辑GAL的基本门阵列结构图。在图中，与阵列可编程，或阵列固定。

例如，利用图6-21的PAL实现全加器。

全加器的最简与或表达式：

其中：An 、Bn表示加数与被加数。

Cn 表示低位进位。

Cn+1表示本位进位。

Sn表示和数。

其编程节点如图6-21所示。

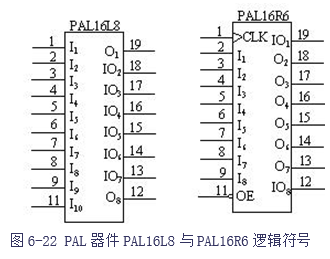

同样，在与/或阵列的基础上再增加寄存器或触发器,可以构成既可以实现组合逻辑功能，又可以实现时序逻辑功能的PLD器件。如PAL16L8组合器件有10个单输入引脚（I1~I10），2个输出引脚（O1、O8），6个I/O输入输出引脚（IO2~IO7），并且具有三态输出功能。PAL16R6因输出有具有D触发器，可实现时序输出。它有8个输入引脚（I1~I8），2个IO引脚（IO1、IO8），6个寄存器输出引脚（O2~O7），时钟输入端CLK，输出使能端。上述PAL器件的逻辑符号如图6-22所示。

PAL由可编程的与门阵列和固定或门阵列构成。或门阵列中每个或门的输入与固定个数的与门输出相连，每个或门的输出是若干个与项之和。由于与门阵列是可编程的，与项的内容可由用户自行编程，所以PAL可以实现任意逻辑函数。

通用阵列逻辑（GAL）

1 GAL基本结构

通用阵列逻辑GAL (Generic Array Logic)是在PAL的基础上发展起来的，如GAL16V7, GAL22V10 等。它采用了EEPROM工艺，实现了电可擦除、电可改写，GAL在阵列结构上沿用了PAL的与阵列可编程、或阵列固定的结构，但对PAL的输出结构进行了较大的改进，其输出结构是可编程的逻辑宏单元（OLMC—Output Logic Macro Cell），GAL的OLMC单元有多种组态，可配置成不同的输入、输出模式，因而它的设计具有很强的灵活性，至今仍有许多人使用。

GAL与PAL的门阵列结构图是相同的，均为与阵列可编程，或阵列固定连接，区别只是输出结构不同而已。其中PAL的输出结构有几种固定的形式，只要芯片的型号选定，输出结构就固定了。而GAL有一种非常灵活的输出结构，它的结构是可编程的。

2 GAL原理与特点

1．基本原理

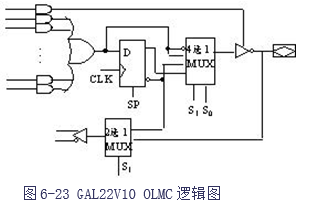

GAL的可编程输出结构称为输出逻辑宏单元OLMC（Output Logic Macro Cell）。图6-23是GAL22V10的器件输出逻辑宏单元OLMC(Output Logic Macro Cell)逻辑图。

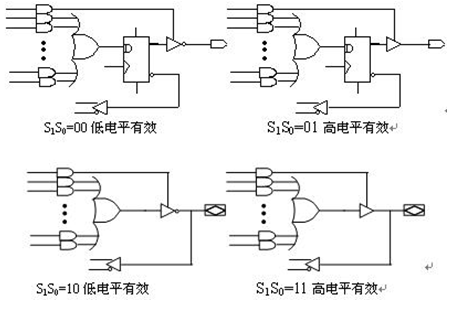

在图8-10中，除了包含或门阵列D触发器之外，OLMC多出两个MUX，其中4选1MUX用以选择输出方式和输出极性，2选1MUX用以选择反馈信号。并且MUX受特征码S1、S0控制，可以得到宏单元OLMC(n)的不同的等效电路，或称不同的组态。如S1S0进行00、01、10、11四种编码，可实现低有效寄存器输出、高有效寄存器输出、低有效组合I/O输出和高有效I/O输出。四种输出组态如图6-24所示。

图6-24 GAL22V10的四种输出组态

2．GAL的特点

通用阵列逻辑(GAL)器件是一种可用电擦除的,可重复编程的高速PLD.它与PAL器件的主要区别在于:

(1)GAL采用可用电擦除 CMOS工艺;

(2)PAL器件的应用局限性较大，而GAL的输出结构有一个输出逻辑宏单元(OLMC)。对GAL编程，一般可以使用ABEL语言，ABEL的语法基本上是由一组逻辑表达式进行描述。但是，由于GAL内部的逻辑电路（门数）比较少，一般只能完成一些简单的逻辑转换、简单的计数器(位数少)、锁存器等。在单片机应用中，往往需要用几个不同的门电路组合或加上138之类的3-8译码器组合，译出几个特定地址，这才是GAL的专长，可以在一个芯片内完成，使得电路简洁，而且输入输出在不违背基本约定的前提下可以随意调换，易于布板走线。

GAL可分为两大类：(1)与阵列可编程，或阵列固定,如：GAL16V7、GAL20V7、ispGAL16Z7等（与PAL类似）；(2)与阵列和或阵列都可编程,如GAL39V17（与PLA类似）等。一般来讲,GAL有如下优点：

 1.具有电可擦除的功能，克服了采用熔断丝技术只能一次编程的缺点，其可改写的次数超过100次。

2.由于采用了输出宏单元结构，用户可根据需要进行组态，一片GAL器件可以实现各种组态的PAL器件输出结构的逻辑功能，给电路设计带来极大的方便。

3.具有加密的功能，保护了知识产权。

4.在器件中开设了一个存储区域用来存放识别标志——即电子标签的功能。

现场可编程门阵列（FPGA）

FPGA（Field Programmable Gate Array）是在PAL、GAL等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。

1 FPGA基本结构

目前FPGA的品种很多，有XILINX的XC系列、TI公司的TPC系列、ALTERA公司的FIEX系列等。我们以altera的FLEX/ACEX芯片为例来说明FPGA的基本结构。

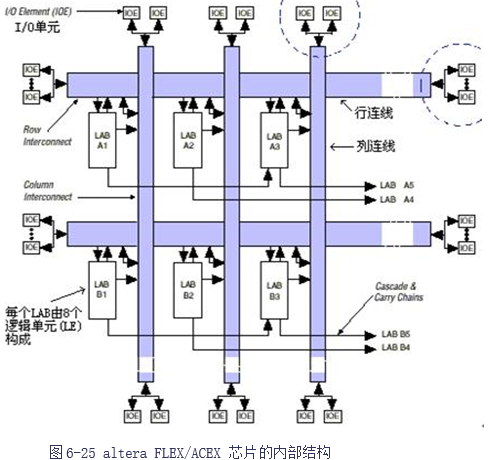

altera的FLEX/ACEX芯片的结构如6-25所示：

FLEX/ACEX的结构主要包括LAB，I/O块，RAM块（未表示出）和可编程行/列连线。在FLEX/ACEX中，一个LAB包括7个逻辑单元（LE）,每个LE包括一个LUT，一个触发器和相关的相关逻辑。LE是FLEX/ACEX芯片实现逻辑的最基本结构。

2 FPGA原理与特点

1.FPGA的原理

FPGA是由存放在片内RAM中的程序来设置其工作状态的，因此，工作时需要对片内的RAM进行编程。用户可以根据不同的配置模式，采用不同的编程方式。

加电时，FPGA芯片将EPROM中数据读入片内编程RAM中，配置完成后，FPGA进入工作状态。掉电后，FPGA恢复成白片，内部逻辑关系消失，因此，FPGA能够反复使用。FPGA的编程无须专用的FPGA编程器，只须用通用的EPROM、PROM编程器即可。当需要修改FPGA功能时，只需换一片EPROM即可。这样，同一片FPGA，不同的编程数据，可以产生不同的电路功能。因此，FPGA的使用非常灵活。

FPGA有多种配置模式：并行主模式为一片FPGA加一片EPROM的方式；主从模式可以支持一片PROM编程多片FPGA；串行模式可以采用串行PROM编程FPGA；外设模式可以将FPGA作为微处理器的外设，由微处理器对其编程。

对于基于查找表技术（Look-Up table），SRAM工艺的FPGA（如Altera的所有FLEX,ACEX，APEX系列，Xilinx的Spartan,Virtex)，由于SRAM工艺的特点，掉电后数据会消失，因此调试期间可以用下载电缆配置PLD器件，调试完成后，需要将数据固化在一个专用的EEPROM中（用通用编程器烧写），上电时，由这片配置EEPROM先对PLD加载数据，十几个毫秒后，PLD即可正常工作。(亦可由CPU配置PLD)。但SRAM工艺的PLD一般不可以加密。

 反熔丝（Anti-fuse）技术的FPGA，如Actel，Quicklogic及Lucent的部分产品就采用这种工艺。用法与EEPOM的PLD一样，但这种的PLD是不能重复擦写，所以初期开发过程比较麻烦，费用也比较高。但反熔丝技术也有许多优点：布线能力更强，系统速度更快，功耗更低，同时抗辐射能力强，耐高低温，可以加密，所以在一些有特殊要求的领域中运用较多，如军事及航空航天。

下面简单介绍一下查找表（Look-Up-Table)的原理：

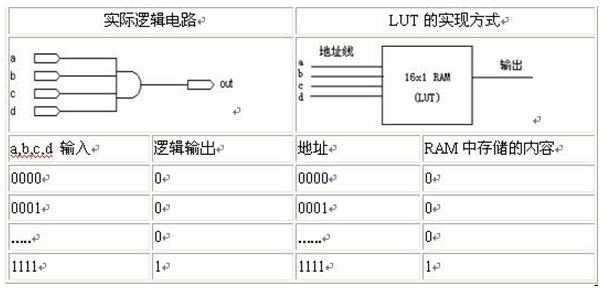

采用这种结构的PLD芯片也可以称之为FPGA。如altera的FLEX、ACEX、APEX系列；xilinx的Spartan,Virtex系列。查找表（Look-Up-Table）简称为LUT，LUT本质上就是一个RAM。 目前FPGA中多使用4输入的LUT，所以每一个LUT可以看成一个有4位地址线的16x1的RAM。 当用户通过原理图或HDL语言描述了一个逻辑电路以后，PLD/FPGA开发软件会自动计算逻辑电路的所有可能的结果，并把结果事先写入RAM。这样，每输入一个信号进行逻辑运算就等于输入一个地址进行查表，找出地址对应的内容，然后输出即可。下面是一个4输入与门的例子。

 2．FPGA的特点

FPGA采用了逻辑单元阵列LCA（Logic Cell Array）这样一个新概念，内部包括可配置逻辑模块CLB（Configurable Logic Block）、输出输入模块IOB（Input Output Block）和内部连线（Interconnect）三个部分。FPGA的基本特点如下：

1）采用FPGA设计ASIC电路，用户不需要投片生产，就能得到适用的芯片。

2）FPGA可做其它全定制或半定制ASIC电路的中试样片。

3）FPGA内部有丰富的触发器和I／O引脚。

4）FPGA是ASIC电路中设计周期最短、开发费用最低、风险最小的器件之一。

5）FPGA采用高速CHMOS工艺，功耗低，可以与CMOS、TTL电平兼容。

可以说，FPGA芯片提高了系统集成度、可靠性。
