一、单选题

1. 数字信号在时间和幅度上均不连续的信号，下列信号是数字信号的是（  ）。

A.正弦波信号      B.心电信号

C.手机信号        D.都不是

2.已知二进制数11001010，其对应的十进制数是（  ）。

A.202  B.192  C.106  D.92

3.用0或1两个符号对100个信息进行编码，则至少需要（  ）。

A.8位

B.7位

C.9位

D.6位

4.与逻辑式Ã+ABC相等的表达式是（  ）。

A.ABC

B.1+BC

C.A

D.Ã+BC

5.二极管开关特性表现了二极管具有单向导电性，其特点是（  ）

A. 正向电压         B. 正向电阻无限大

C.反向电压很大             D.都不对

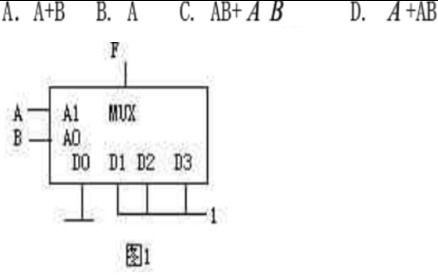

6.四选一数据选择器如图1所示，该电路实现的逻辑函数F=（）。



7.在下列逻辑电路中，不是组合逻辑电路的有（ ）。

A.译码器    B.编码器    C.全加器      D.寄存器

8.当二输入与非门输入为（ ）变化时，输出可能有竞争冒险。

A.01—>10; B.00—>10;  C.10—>11;   D.11—>01

9. 已知逻辑函数 与其相等的函数为（ ）。

10.下列存储器中，存储的信息之断电后将消失，属于易失性存储器件的是（ ）。

A半导体ROM  B半导体RAM  C磁盘存储器   D光盘存储器

二、判断题

1.模拟信号在时间上和幅度上都是连续变化的信号。（ ）

2.复合逻辑运算都是由基本逻辑与、或、非构成的。（ ）

3.单极型MOS逻辑门有有PMOS、NMOS和MMOS三种类型。（ ）

4.半导体存储器有存储容量和存取周期两项主要技术指标。（ ）

5.数字信号在时间和幅度上均不连续的信号。（ ）

三、简答题

1.什么是的不同存储器？通常有哪两种？

2.什么是BCD编码？

3.分别从逻辑功能和电路构成上描述组合逻辑电路和时序逻辑电路的区别？

4.触发器有哪几种？

四、分析与计算题

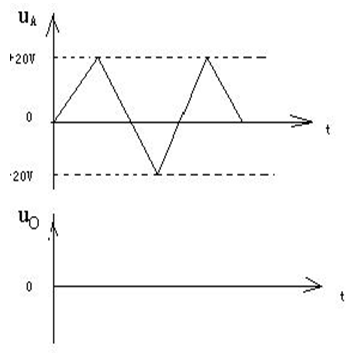

1. 判断下图所示电路的逻辑功能。若已知 ，设二极管为理想二极管，试根据 输入波形，画出的输出波形。

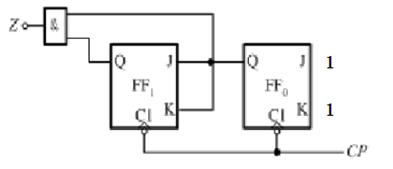

2. 分析下面时序逻辑电路的功能，并注明能够自启动。
