第三章　地质结构及其对工程的影响

第一节　水平构造和单斜结构

一、基本概念

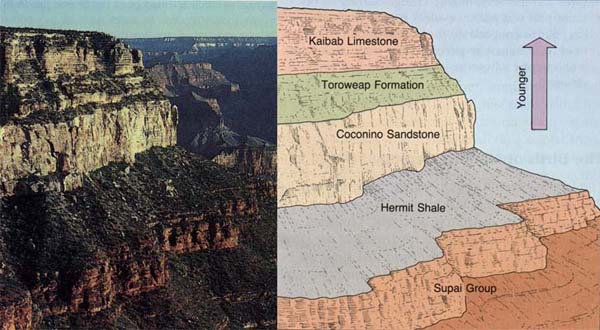

水平构造：未经构造变动的岩层，其形成的原始产状是水平的，先沉积在下，后沉积在上，称为水平构造。

单斜构造：原来水平的地层，在受到地壳运动的影响后，岩层向同一个方向倾斜，称为单斜构造。(褶皱的一翼，断层的一盘等)

二、岩层产状

岩层产状：岩层的空间位置

产状三要素：走向、倾向、倾角

走向：岩层层面与水平面交线的方位角表示岩层的空间延伸方向

倾向：表示岩层的倾斜方向与走向垂直

斜角：岩层曾面与水平面的夹角(锐角)

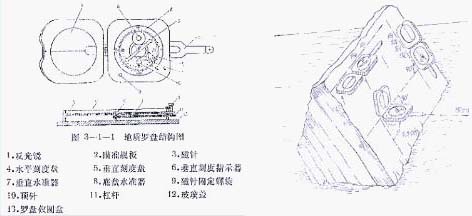

三、岩层产状的测定及表示方法测定：用地质罗盘测定方法：[如图所示]

表示方法：

表示一组走向为北西倾向南西，倾角的岩层时：

1. , ,
