式中为峰位，即道址；为截距，即零道对应的能量；G为斜率，即每道对应的能量间隔，又称增益。

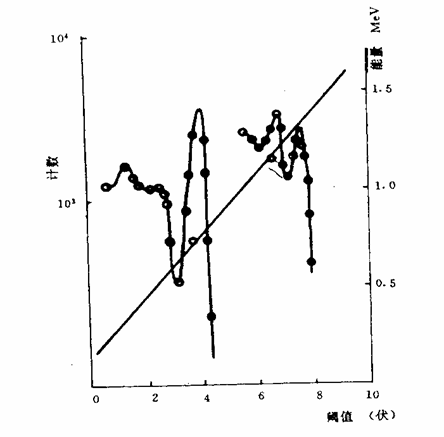

图4-9

用于能量刻度的放射源，一般应选择其能量确知而且半衰期又较长的核素。常用的核素列于表4-1中。

表 4-1

核 素	能量（keV）	核 素	能量（keV）
	59.536	没辐射	511.004
	122.06		661.649
	127.455		834.821
	145.444		898.021
	279.190		1173.210，1332.470
	411.804		1368.6，2754.1

实验中欲得到较理想的刻度曲线，还需要注意到放大器及单道分析器甄别阈的线性，进行必要的检查调整，进行未知能量的测量时，必须保持其测量条件与能量刻度时的相同。若测量条件有较大变化时，应重新进行刻度。

[实验装置]

本实验所用谱仪是FH1901型NaI（TI）闪烁谱仪，其方框如图4-10所示，它由下列述仪器、插件组成。

1. 探头 它由NaI（TI）晶体4040mm，光电倍增管，射极跟随器组成，射极跟随器将光电倍增管输出信号进行阻抗匹配，并输出一个脉冲信号。

2. FH1034A1.5kV高压电源，用十圈电位器调节，调节范围从0-1500V，例如，当十圈电位器读数指示为5.0时，输出电压为5.0150=750V，使用时高压刻度一般不得超过6.0，即不超过900V。

3. FH1001A放大器，输入负脉冲，输出正脉冲，放大倍数粗调以4，8，16……256二进制分档调节，细调用十圈电位器调节，它从1-2倍连续可调，旋扭左旋到底为1.000（此时度盘刻度为0.00），旋扭右旋到底为2.000（此时度盘刻度为10.00），例如粗调为“128”位置，细调为“5.00”位置，其放大倍数为1281.5=192

4. FH1006A单道脉冲幅度分析器（简称单道），单道的阈值范围为0.1-10.0V，单道范围为50mV-5.0V。测量能谱时，道宽一般置于100mV，即0.1V（刻度盘指示为0.2位置）。道宽一经选定，在实验中要保持不变。

5. FH1011A定标器，有定时装置和自动、半自动及手动三档作选择，较长时间的测量（60-600秒）用半自动档，较短时间内的测量（小于10秒）用自动档。面板上其他开关应处于下述位置：极性“十”，状态“工作”，打印“断”。

6. FH1009A线性率表，适当选取量程，用表头指示出计数率的大小，用以粗略估计计数率的大小。

以上2-6放入NIM机箱组成一个测试仪。

此外本实验要配合使用SR-28双踪示波器监视信号大小。

[实验内容]

1. 按图4-10连接仪器，检查线路确认无误后开低压电源，预热几分钟。把放射源放在托盘上。加高压用脉冲示波器观察探头工作状态。调节高压如能观察到图4-11所示的相反波形（一负脉冲），则表明探头已工作，该波形幅度最大的部分有一明亮光带，这是由光电效应引起的，而幅度较小的不断变化的弥漫区域由康普顿电子形成的。高压调节合适亮带窄而亮，且亮带与弥漫区之间明显可见一较暗带域出现。

图4-11

2.调节放大器放大倍数与时间常数，用示波器观察放大器输出波形，使放大器输出脉冲幅度为8V左右，且使输出波形尽量与探头输出波形相似（如图4-11）。

3. 把单道道宽设置为0.1V，微积分开关置于微分位置。调节单道阈值，粗测谱形。以确认光电峰在8伏左右（即确认整个谱形是否落在单道分析器的可调范围内）。具体方法有二种，第一种是用线性率表。连续改变单道阈值，观察率表指针变化，即可确定光电峰的大致位置是否在可调范围内；第二种方法用定标器，改变单道阈值，观察定标器数字变化的快慢，也可确定光电峰是否落在分析范围以内。

4 精测能谱，单道道宽置于0.1V不动，逐渐改变单道阈值，每隔0.1V测一次计数，确定测量时间（要求光电峰处测量误差E）。在康普顿平台区可隔点测量，作出的能谱并求出谱仪的能量分辨率。

5. 放上源，改变放大倍数，使的1.33Mev的光电峰脉冲高度在8V左右，依次测出和的光电峰，作出谱仪的能量刻度曲线。

[自检问题]

1. 谱仪由哪几部分组成？射线能谱图测的是什么粒子的能量？

2. 粗测谱形的意义何在？

3. 如何做能量刻度曲线？
