电学测量技术
　三、酸度计及溶液pH的测定
　2、复合pH电极及pH测量

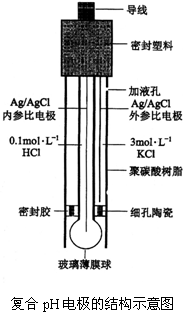

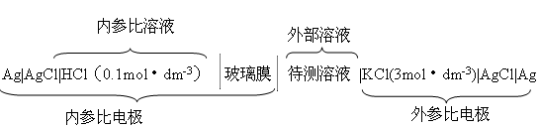

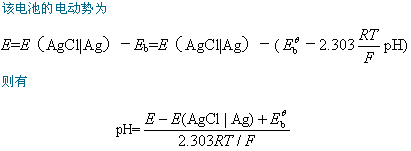

　上述测量pH需要一对电极组成电池，为了使测量装置简化，近年来，出现了将玻璃电极和参比电极合并制成的复合pH电极（如图所示）。该电极分内参比电极和外参比电极两部分，其中内参比电极与上述玻璃电极完全一样，而外参比电极为Ag—AgCl电极，外参比溶液是经AgCl饱和的3mol·dm^-3KCl溶液。电极管内及引线装有屏蔽层，以防静电感应而引起电位漂移。当复合电极置于水溶液中时就组成了如下电池：

　
　　　　　　　　　　

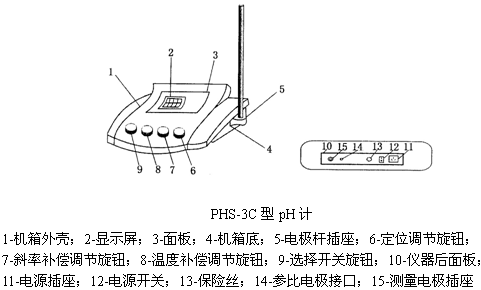

　目前市售的酸度计多采用复合pH电极，pHS—3C型精密pH计就是其中的一例，其构造如图所示。使用方法如下：
　
　（1）将复合电极插入“测量电极插座15”，调节电极夹置于适当的位置。小心取下复合电极前端的电极套，用去离子水清洗电极后用滤纸吸干。
　（2）打开电源开关，预热10分钟。　
　（3）将“选择开关旋钮9”旋至pH挡；调节“温度补偿调节旋钮8”，使旋钮上的刻度线对准溶液温度值。把“斜率补偿调节旋钮7”顺时针旋到底（即旋到100%位置）。
　（4）将清洗过的电极插入pH=6.86的缓冲溶液中，调节“定位调节旋钮6”，使仪器显示的数值与该缓冲溶液的pH一致。
　（5）用去离子水清洗电极后再插入pH=4.00（或pH=9.18）的标准缓冲溶液中，调节“斜率补偿调节旋钮”，使仪器的显示读数与该缓冲液的pH值一致。
　（6）用去离子水清洗电极并用滤纸吸干。将电极浸入被测溶液，显示屏上的读数即为被测溶液的pH。
