电学测量技术
　一、电导的测量
　3．电阻分压法

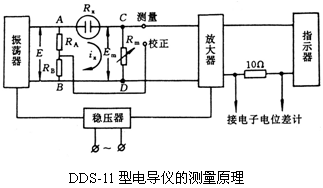

　测量电解质溶液的电导最常用的是电导仪。电导仪的测量原理完全不同于平衡电桥法，它是基于电阻分压原理的一种不平衡测量法，下图是DDS-11型电导仪测量原理的示意图。
　　　 　　　　　　
　稳压器输出稳定的直流电压，供给振荡器和放大器，使它们在稳定状态下工作。振荡器输出电压不随电导池电阻 的变化而变化，从而为电阻分压回路提供一个稳定的标准电压E，电阻分压回路由电导池 和测量电阻串联组成。E加在该回路AB两端，产生电流强度 。根据欧姆定律可知：
　　　　　　 　　则　
　式中G为电导池中溶液的电导。
上式中E不变，Rm经设定后也不变，所以电导G只是Em的函数。Em经放大器后，换算成电导（率）值后显示在指示器上。
　为了消除电导池两电极间分布电容对 的影响，电导仪中设有电容补偿电路，它通过电容产生一个反向电压加在Rm上，使电极间分布电容的影响得以消除。
　电导率仪的工作原理与电导仪相同，根据上式可知，当Rm、E为定值时， 也只是Em的函数，据此，即可在电导率仪的显示屏上直接读出溶液的电导率。下图是国产DDS-11A型电导率仪的面板示意图。
　
　　　DDS-Ⅱ 型电导率仪

　其使用方法如下：
　（1）打开电源开关（位于仪器背面），待显示屏显示数字稳定后即可工作。
　（2）将电导电极插入待测液体中，使液体完全浸没电极。将“量程开关”置于适当位置（视液体电导率大小而定），调节“温度补偿”旋钮，使其指示的温度与液体温度相同。
　（3）将“功能开关”置于“校正”档，调节“常数校正”旋钮，使仪器显示电导池系数值（电导池系数值见仪器背面）。
　（4）将“功能开关”置于“测量”档，则仪器显示出被测液的电导率。测量结束后，用蒸馏水将电极冲洗干净，浸泡在蒸馏水中。
　
