　二、电动势的测量
　2．UJ-25型电位差计的使用 （flash模拟演示）

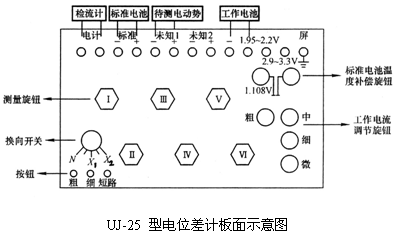

　UJ-25型电位差的操作面板如图所示。按着接线柱的标注连接好检流计、标准电池、待测电池和工作电池。按以下步骤进行测量：
　　　　　　
　（1）标准电池电动势的温度校正
由于标准电池电动势是温度的函数，所以调节前须首先计算出标准电池电动势的准确值。常用的镉-汞标准电池电动势的温度校正公式为：
　　　　　℃－20)+0.929(t/℃－20)² －0.0090(t/℃－20)³+0.00006(t/℃－20)⁴]×10^-6
　式中E_t为温度为t时标准电池的电动势；t为测量时室内温度；E₂₀为20℃时标准电池的电动势（E₂₀=1.018 45V）。
　 调节“标准电池温度补偿旋钮”，使其数值与标准电池电动势值一致。其中的两旋钮数值分别对应着E_t数值的最后两位。
　 (2)电位差计的标定
　 将“换向开关”扳向“N”（校正），然后断续地按下“粗”、“细”按钮，视检流计光点的偏转情况，依“粗、中、细、微”的顺序旋转“工作电流调节旋钮”，通过可变电阻的调节，使检流计光点指示零位，至此电位差计标定完毕。此步骤即是调节电位差计的工作电流。
　 （3）未知电动势的测量
　 将“换向开关”扳向“X₁”或“X₂”（测量），与上述操作相似，断续地按下“粗”、“细”按钮，根据检流计光点的偏转方向，旋转各“测量旋钮”（顺序依次由I~VI）至检流计光点指示零位。此时，六个测量档所示电压值总和即为被测量电动势E_x。
　 （4）测量注意事项
　 ①由于工作电池电压的不稳定，将导致工作电流的变化，所以在测量过程中要经常对工作电流进行核对，即每次测量操作的前、后都应进行电位差计的标定操作，按照标定—测量—标定的步骤进行。
　 ②在标定与测量的操作中，可能遇到电流过大、检流计受到“冲击”的现象。为此，应迅速按下“短路”按钮，检流计的光点将会迅速恢复到零位置，使灵敏检流计得以保护。实际操作时，常常是按下“粗”或“细”按钮后，得知了检流计光点的偏转方向后，立即按下“短路”按钮。这样不仅保护了检流计免受冲击，而且可以缩短检流计光点的摆动时间，加快了测量的速度。
　 ③在测量过程中，若发现检流计光点总是偏向一侧，找不到平衡点，这表明没有达到补偿，其原因可能是：被测电动势高于电位差计的限量；工作电池的电压过低；线路接触不良或导线有断路；被测电池、工作电池或标准电池极性接反。认真分析清楚，不难排除这一故障。
