电学测量技术
　二、电动势的测量
　3、数字式电子电位差计
　UJ33D-2型数字电位差计是传统直流电位差计的更新换代产品。该仪器采用内置的高精度的参考电压集成块作比较电压，取代了标准电池，保留了平衡法测量电动势仪器的基本原理。线路设计采用全集成器件，具有自动化测量功能。在测量电池电动势时，几乎没有电流通过，因此其效果与直流电位计相似。该仪器测量速度快，精度高。主要具有以下功能：（1）直读测量电压；（2）直读对应于输出或测量毫伏值的五种热电偶分度号温度值；（3）输出标准电压直接校验各种低阻抗仪表。
　 （1）工作原理

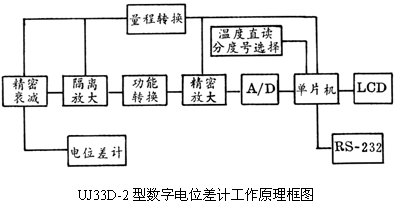

　UJ33D-2型数字电位差计工作原理框图如下图所示：
　　　　
　电位差计产生稳定直流电压经精密衰减、隔离放大后由四端方式输出，量程转换选择所需测量输出量程范围，功能转换选择输出或测量方式，测量或输出信号经精密放大后送A/D转换成数字信号，经单片机处理后由LCD数字直读显示和送RS232通讯口。
　　　　　　　　　
　1-信号端钮；2-功能转换开关；3-导电片；4-电源开关；5-外接电源插座；6-调零旋钮；
　 7-粗调旋钮；8-细调旋钮；9-量程转换开关；10-温度直读开关；11-发光指示管；
　　　　　　　　　　　 12-LCD显示器；13-分度号选择开关。
　（2）使用方法
　UJ33D-2型数字电位差计的面板如图所示。这里仅介绍直读测量电压的使用方法：
将外接9V直流电源的插头接在外接电源插座（5）“DC9V”上，功能转换开关（2）置于“测量”档，量程转换开关（9）置于“2V”档。待测电池的正极接“VX”，负极接“COM”和“P-”（COM和P-之间短路），按下电源开关（4），则LCD显示器（12）显示的就是待测电池的电动势。
　按下电源开关至“0”或拨去“DC9V”上的插头，仪器即停止工作。
