电学测量技术
　二、电动势的测量
　5、检流计
　检流计也是电学测量中最基本的仪器之一。它主要用于平衡直流电的测量中，如在电桥中作为示零装置，以及在光电测量、差热分析等实验中用以检测微弱的直流电流。
　　　　　　　　

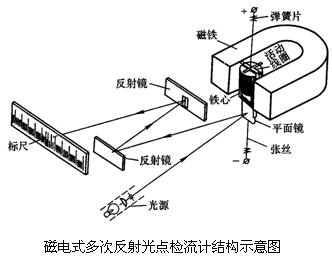

　在目前物理化学实验中，使用较多的是磁电式多次反射光点检流计，检测灵敏度可达10^-9A，其基本结构如图所示。其工作原理是在磁电式电流表的活动线圈上连接一个小反射镜，并以磷青铜丝（张丝）悬吊起来。当被测电流通过活动线圈时所产生的转动力矩使线圈偏转，而张丝的弹簧片所产生的反力矩阻止了活动线圈的继续转动而停留在某一偏转角上。为使活动线圈的转动能反映在标尺上而读出数值来，则利用一照明灯发生的一束光照射到小反射镜上，再经多次光点反射，最后在半透明的标尺上成像，指示出活动线圈的偏转角度，从而表示出电流的大小。
