压力测量及真空技术

　 五、真空的获得
　 1、机械泵

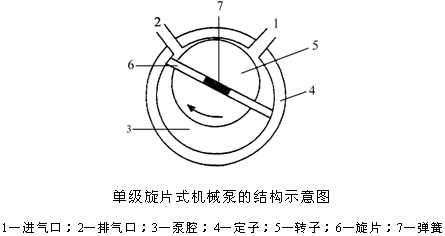

　 若使系统获得1～10^-1Pa的低真空，采用机械泵抽气即可达到目的。单级旋片式油封机械泵的基本结构如图所示。单级泵只有一个泵腔工作室，泵体是用青铜或钢制成的圆筒形定子，定子里面是圆形泵腔，泵腔内有一个与泵腔偏心的钢制实心圆柱作为转子，转子以自己的中心轴旋转，二个旋片横嵌在转子的直径上，被夹在它们中间的一根弹簧所压紧。这种泵的效率主要取决于旋片与定子之间的严密程度，整个机件都置于盛油的箱中，以油作封闭液和润滑剂，这种油具有很低的蒸气压。
　　　　

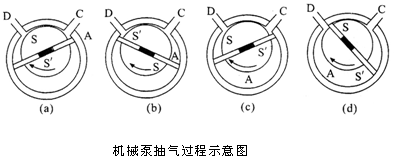

　机械泵的抽气过程如下图所示。两个旋片S及S′将转子和定子之间的泵腔分隔成三部分。当旋片在（a）所示位置时，气体由待抽空的系统经过进气口C进入泵腔A；当S随转子转动而处于（b）所示位置时，泵腔A的体积增大，气体不断经C口吸入；当继续转到（c）所示位置时，S′将空间A与进气口C隔断；待转到（d）所示位置，A空间气体从排气口D排出。转子如此周而复始地转动，两个旋片所分隔的空间不断地吸气和排气，使系统压力降低，从而达到抽气的目的。
　　　
　使用油封机械泵的注意事项：
　 （1）油泵不能用来直接抽吸易液化的蒸气，如水蒸气、挥发性液体（例如乙醚和苯等）。如果遇到这些场合时，必须在油泵的进气口前接吸收塔或冷阱。例如，用氯化钙或五氧化二磷吸收水汽，用石蜡油吸收烃蒸气，用活性炭或硅胶吸收其他蒸气。冷阱所用的致冷剂通常为干冰（-78℃）或液氮（-196℃）。
　 （2）油泵不能用来抽吸腐蚀性气体。如氯化氢、氯气或氧化氮等。因为这些气体能侵蚀油泵内精密机件的表面，使真空度下降。遇到这种场合时，应当先经过固体苛性钠吸收塔处理。
　 （3）油泵由电动机带动，使用时应先注意马达的电压。运转时电动机的温度不能超过60℃。在正常运转时，不应有摩擦、金属撞击等异声。
　 （4）停止油泵运转前，应使泵与大气相通，以免泵油冲入系统。为此，在连接系统装置时，应当在油泵的进口处连接一个大气相通的玻璃活塞。　　　　　　　　　 　
