第三节 建筑电气施工图
一、概述
（一）建筑电气系统
现代建筑物中，为满足生活、工作、生产用电而安装的与建筑物本体结合在一起的各类电气设备，称为电气系统。主要包括五个部分：
1.变电和配电系统
凡使用高压线路的独立建筑物需自备变压设备，并装设低压配电装置。这种变电、配电的设备和装置组成变电和配电系统。
2.动力设备系统
建筑物内有很多动力设备，如电梯、水泵、空调设备、送排风机等。这些设备及其供电线路、控制电器、保护继电器等组成动力设备系统。
3.电气照明系统
利用电能转变为光能进行人工照明的各种设施。主要由照明电光源、照明线路和照明灯具组成。
4.避雷和接地系统
避雷装置是将雷电引泄入地，使建筑物免遭雷击。另外，从安全考虑，建筑物内用电设备的不应带电的金属部分都需要接地装置。
5.弱电系统（建筑电气信号系统）
主要用于传输信号。电话系统、有线广播系统、有线电视系统、消防监测系统、闭路监视系统、对建筑物内各种设备进行统一管理和控制的计算机管理系统等构成弱电系统。
室内电气照明基本知识
（二）室内电气照明基本知识
室内电气照明系统由下列部分组成：引入室内的供电线路（进户线）、配电箱、由配电箱引向各灯具和插座的供电支线及灯具和插座的型号和布置等。

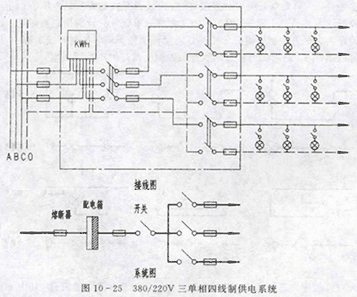

供电线路电压通常采用380/220V的三相四线制供电，由用户配电变压器的低压侧引出三根相线（火线）和一根零线（地线、中性线）。
相线与相线之间的电压是380V，称为线电压，可供动力负载用电。相线与零线之间的电压是220V，称为相电压，可供照明负载用电。用电不多的采用220V单相二线供电系统，较大的建筑或厂房常采用三相四线制供电系统。
从室外的低压架空线上接到用电建筑的外墙上铁横担的一段导线称为接户线。从铁横担到室内配电箱的一段导线称为进户线。
配电箱是接受和分配电能的装置，内部装有记录用电量的电度表，进行总控制的总开关和总保护熔断器、各分支线路的分开关和分路保护熔断器。安装常见的是明装（距地面2m）和暗装（距地面1.5m）。供电半径：380/220V为70m，220V为35m。配电箱的支线数量一般是6-9个回路。每一支路的灯具和插座的总数不应超过20个，负载电流不超过15A。
室内电气照明线路的敷设方法有明线布线和暗线布线两种方式。
灯具开关也有明装和暗装两类，按构造分有单联、双联和三联开关。
插座分为双极插座和三极插座。
照明施工图的分类
（三）电气施工图的分类
表达各电气系统的图纸称电气工程图。施工图阶段产生的建筑电气施工图（电施），主要包括供电平面图和供电系统图。
1.供电平面图
供电平面图分供电总平面图、变配电室的电力平面图和室内电力平面图。
图10-27 底层照明平面图
2.供电系统图
是用图例符号示意性概括表示一幢建筑的供电系统的来龙去脉的原理图。
图10-31 电气照明系统图
