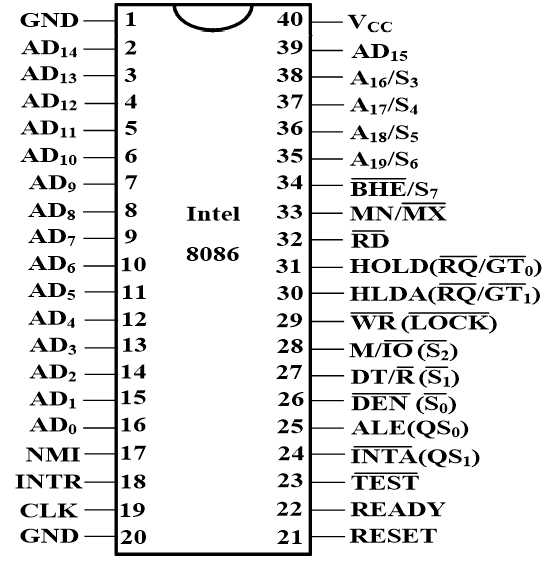

其中数据总线16条，地址总线20条。

AD0~AD15是16条数据总线，同时复用为地址总线。AD可以助记为Address和Data。A16~A19是4条地址总线，A可助记为Address，同时复用为S3~S6。

这样AD0~AD15以及A16~A19共20条地址总线。

每个引脚我们都要关心以下几个方面:

引脚的功能;

信号的有效电平;

信号的流向;

引脚的复用;

三态能力。

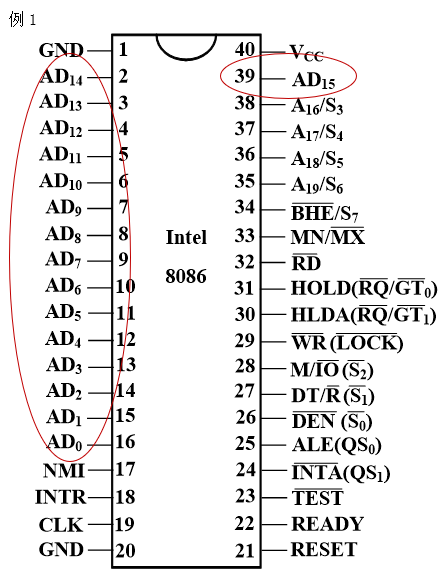

AD0~AD15这16个引脚，其

功能是低16位地址/数据的复用引脚线

高电平有效

信号流向双向

采用分时复用法来实现对地址线和数据线的复用

三态。

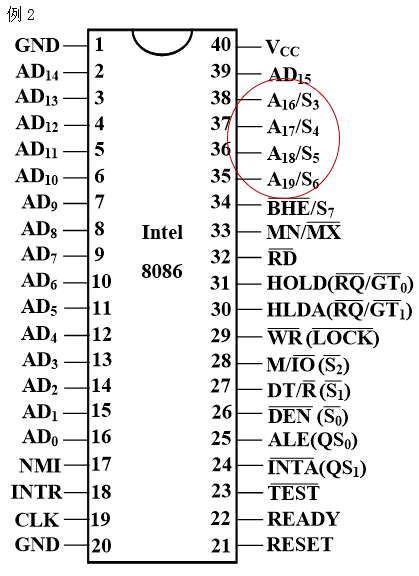

A16~A19这4个引脚，其

功能是高4位地址/状态的复用引脚线

高电平有效

信号流向是输出

三态

采用分时复用方法来实现对地址线和状态线的复用

A16~A19这4个引脚当复用为S3~S6时，其中

状态信息S6总是为低电平;

S5反映当前允许中断标志的状态;

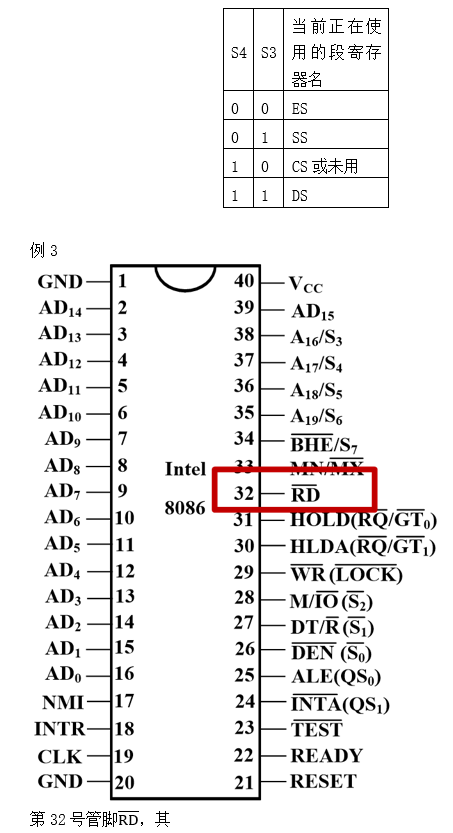

S4与S3一起指示当前哪一个段寄存器被使用，其规定如表所示。

功能是读信号

信号流向是输出

三态

低电平时有效，有效时表示对存储器或I/O进行读操作。

管脚名¯RD中的上划线表示低电平有效，RD是Read的缩写。

以下视频讲解了每个管脚的作用以及分时复用的要求。

[录人 1.3.8086微型计算机系统.引脚]
