1. 概述

8253/8254是Intel公司生产的通用可编程定时/计数器，定时时间与计数次数由用户事先设定。

8253的读/写操作对系统时钟没有特殊的要求，可应用于由任何一种微处理器组成的系统中，可作为可编程的方波频率发生器、分频器、实时时钟、事件计数器和单脉冲发生器等。

2. 内部结构

每片8253有3个独立的16位计数通道，每个计数通道最高计数速率可达2.6MHZ。每个计数器可编程设定6种工作方式，使用时可以根据需要选择其中的一种工作方式。每个计数通道可按二进制或十进制来计数。

定时和计数在工作原理上是相同的，都是对一个输入脉冲进行计数。

内部结构如下图所示。

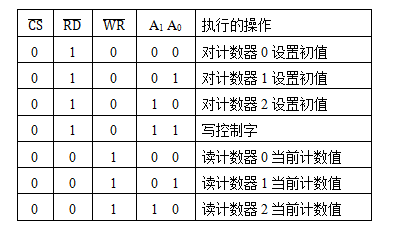

控制端和计数器地址的功能组合，如下表所示。

当片CS为低电平时选中芯片，根据A1和A0设置选中的计数器/控制字，通过RD和WR设置读写的方向。
