知识点二: 常用I/O接口芯片介绍




1. 锁存器74LS373

参见芯片速查表中 datasheet 中的 dm74ls373.pdf文档。

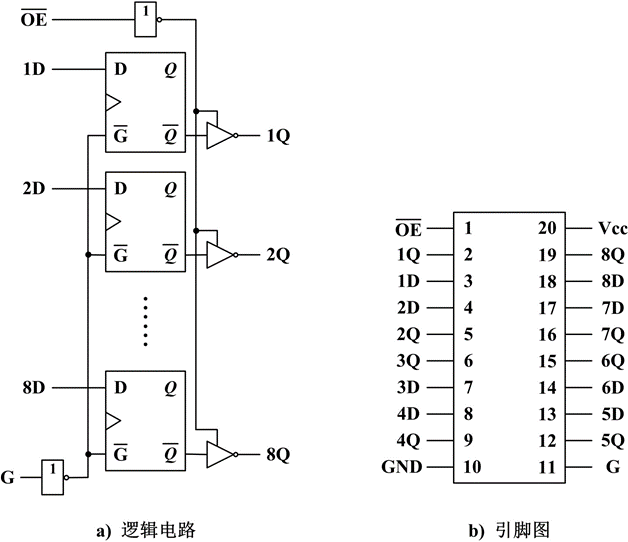

74LS373是具有三态输出和驱动功能的锁存器,由8个D触发器组成。

使能端G高电平时,D读入数据,当输出允许端 OE低电平有效时,把锁存器中的数据由输出端Q送出。当输出允许端高电平时,输出Q为高阻态。

2. 74LS244缓冲器

参见芯片速查表中 datasheet 中的 dm74ls244.pdf 和 dm74ls245.pdf 文档。

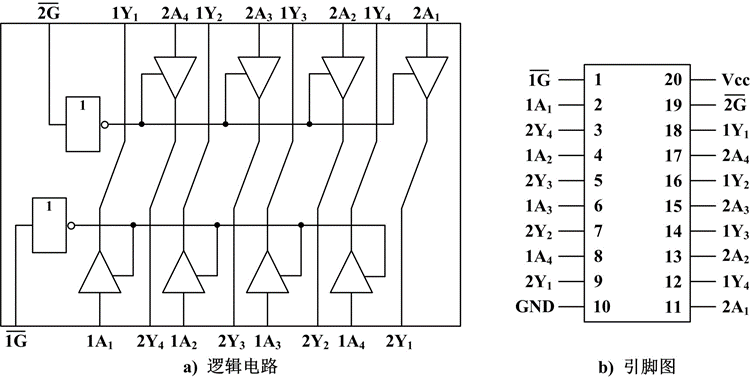

74LS244是带三态输出的缓冲器。

内部分为两组,每组有4个输入端(1A1~1A4,2A1~2A4)和4个输出端(1Y1~1Y4,2Y1~2Y4),每组有独立的使能端(1G2G),使能端低电平有效。

3. 锁存器与缓冲器的区别

缓冲器用于保持输入到输出的电压,提高向CPU读入数据的电路的带负载能力。当输入的电压信号消失时,输出的电压信号也同时消失,不具有状态存储功能。

锁存器除了保持电压和提高带负载能力以外,还能够存储信号一段时间,直至信号到达时。当CPU向外输出信号时,由于包括数据、地址总线复用等原因,信号输出后要迅速释放总线。从CPU外设接收信号一方看来,信号出现后瞬间就消失了。此时,需要使用锁存器临时保存信号状态,直至外设读走信号为止。
