例1

教材第12章12.5节，模数转换，用万用表和LED数码管观测电压。

代码和工程在[示例代码\01 chap12_5_ADC0808.zip]下载。

其中

0808.ASM 是 代码;

0808.DSN 是 ISI;

AD转换后数字量的处理 - Andy Cheung - 博客园.pdf和 8段码.png

两个文件是补充资料和讨论。

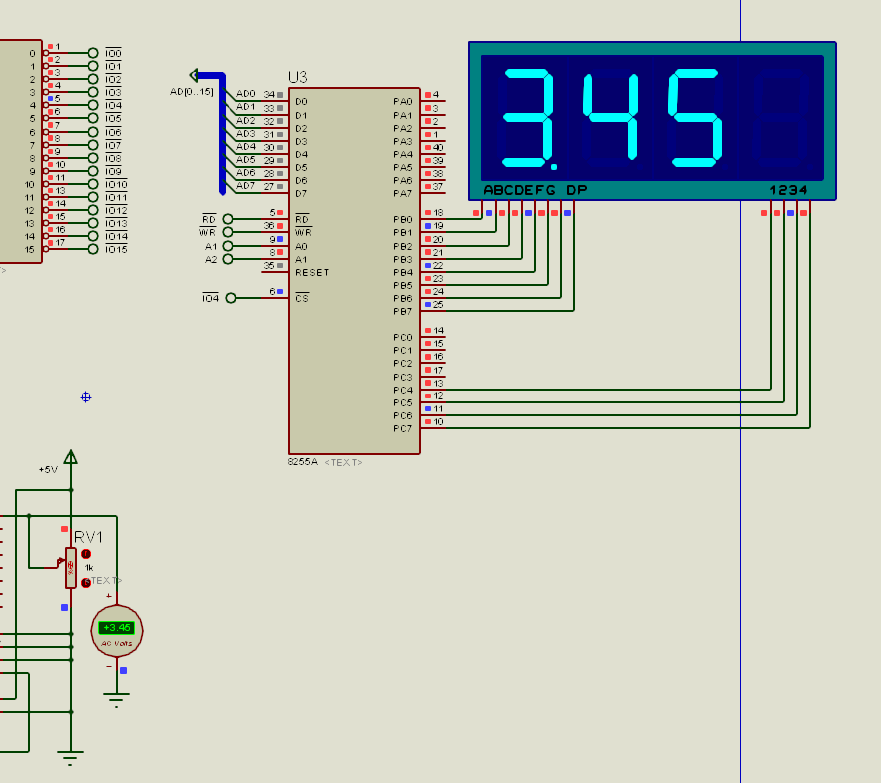

仿真运行效果如下图所示。

例2

教材第12章12.5节，模数转换，用万用表和LED数码管观测电压。

修改为2位小数。

代码和工程在[示例代码\02 chap12_5_ADC0808_2位小数.zip]下载。

其中

0808.ASM是代码;

0808.DSN是工程入口;

3.40V.docx是补充资料和讨论。

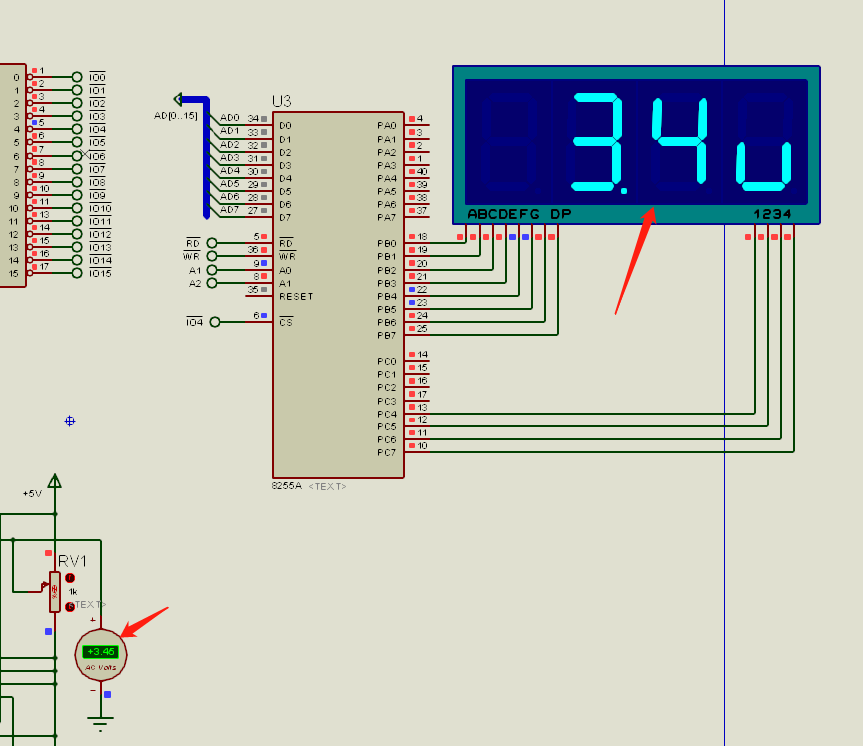

仿真运行效果如下图所示。

例3

教材第12章12.5节，模数转换，用万用表和LED数码管观测电压。

修改为2位小数、直接寻址。

代码和工程在[代码示例\03 chap12_5_ADC0808_2位小数 直接寻址.zip]中。

0808.ASM是代码;

0808.DSN是工程入口。

例4

教材第229页，例10-2。

模数转换，例题第1部分。

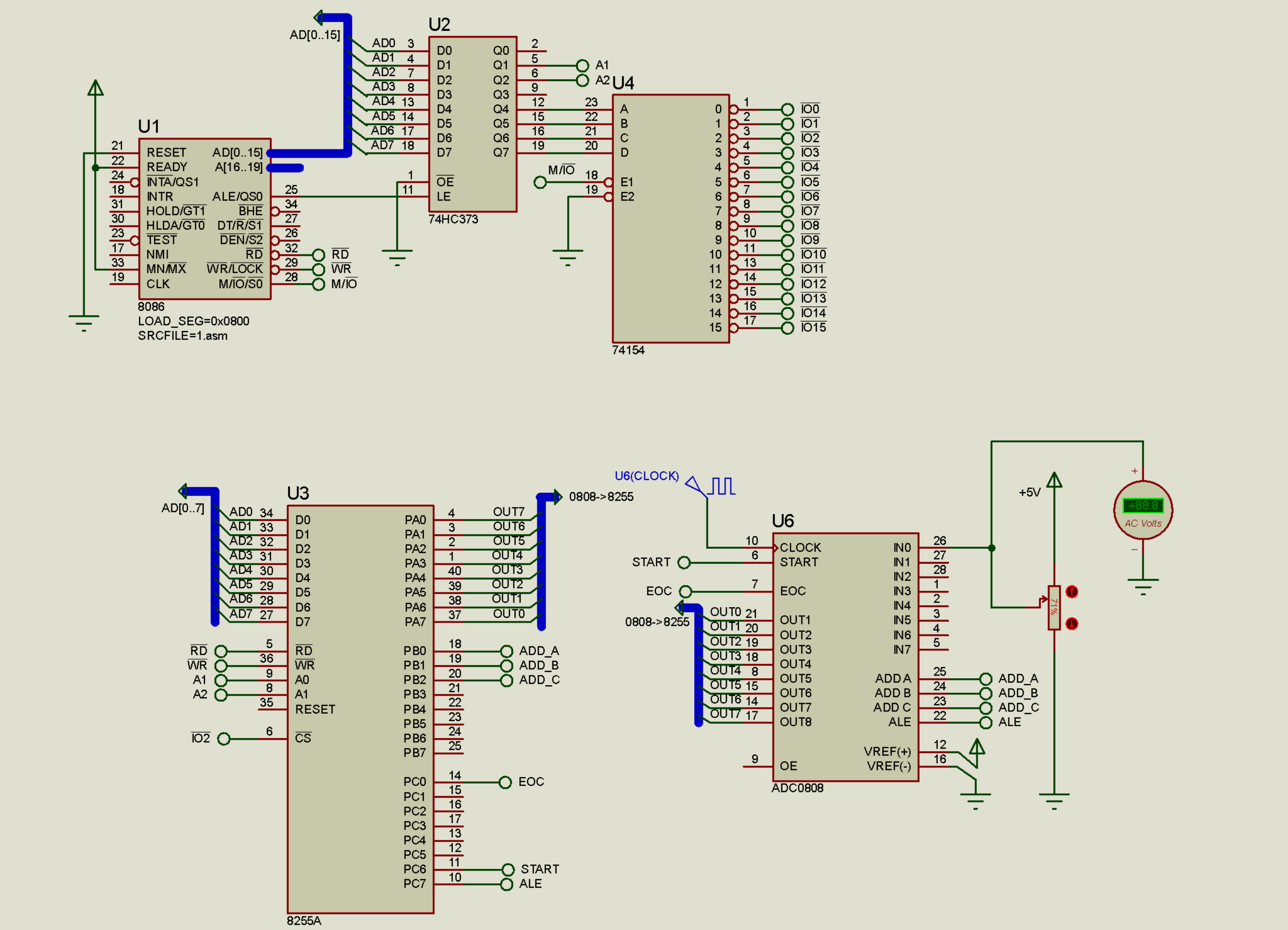

仿真运行效果如下图所示。

代码和工程可以在[示例代码\04 例10-2-1 第229页.zip]下载。

其中

0808.ASM是代码;

0808.DSN是工程入口文件;

运行效果.docx和adc0808.pdf是补充资料和讨论。

例5

教材第229页，例10-2。

模数转换，例题第1部分，加逻辑分析仪，讨论时钟频率影响EOC低电平检测。

代码和工程在[示例代码\05 例10-2-1 第229页 逻辑分析仪-时钟频率影响EOC低电平检测.zip]

其中

0808.ASM是当前代码;

0808.教材版本.ASM是教材的代码版本，改名为0808.ASM后将成为当前代码;

0808.课程版本.ASM是本课程的代码，改名为0808.ASM后将成为当前代码;

0808.DSN是工程入口文件;

逻辑分析仪-时钟频率影响EOC低电平检测.docx和adc0808.pdf是补充资料和讨论。

下图是仿真运行的效果。

例6

教材第229页，例10-2。

模数转换，例题第2部分。

代码和工程在[示例代码\06 例10-2-2 第230页.zip]

其中

0808.ASM是代码;

0808.DSN是工程入口文件;

adc0808.pdf，AD转换计算.xlsx，8通道分别采样100次.docx，运行效果.docx是补充资料和讨论。

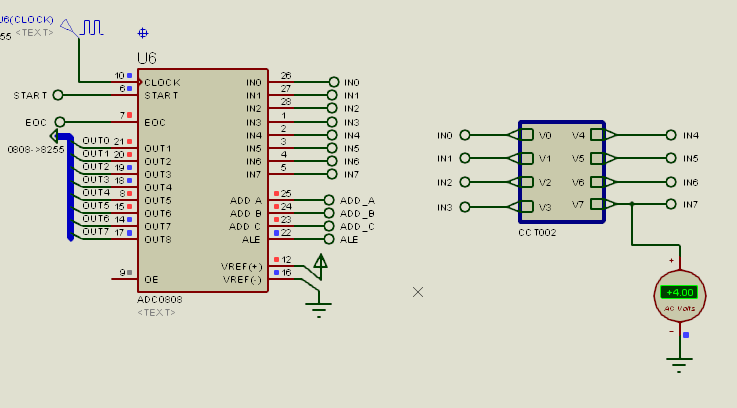

仿真运行效果如下图所示。

例7

教材第264页，第12.6节，数模转换，生成锯齿波，通过电压表和示波器观察电压变化。

代码和工程在[代码示例\07 chap12_6_da0832 第264页.zip]下载。

其中

dac0832.asm是代码;

dac0832.DSN是工程入口文件;

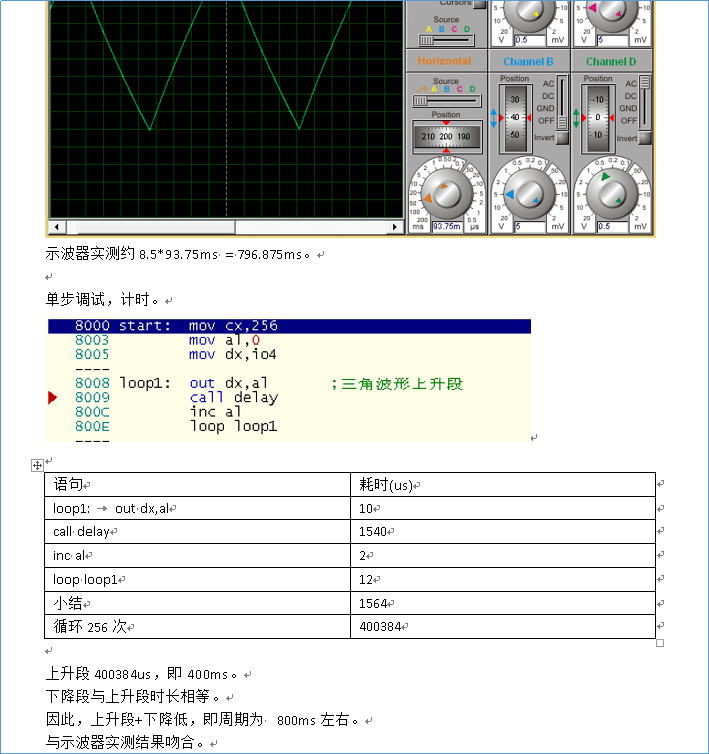

DA工作方式.docx和 周期.docx 是补充资料和讨论。

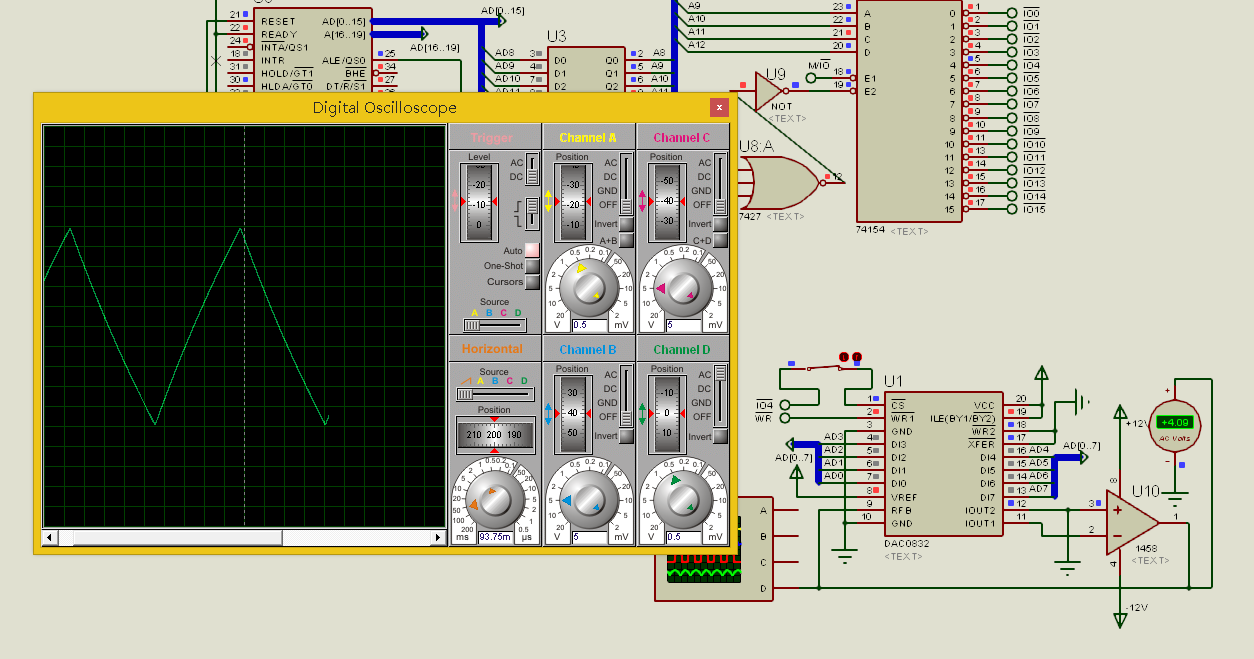

仿真运行效果如下图所示。

例8

教材第224页，例10-1。

锯齿波。

代码和工程在[示例代码\08 例10-1 第224页.zip]

其中

dac0832.asm是代码

dac0832.VREF接负电压.DSN 和 dac0832.VREF接正电压.DSN分别是两种实现方法的工程入口文件。

单极性正向或反向锯齿波.docx是补充资料和讨论。

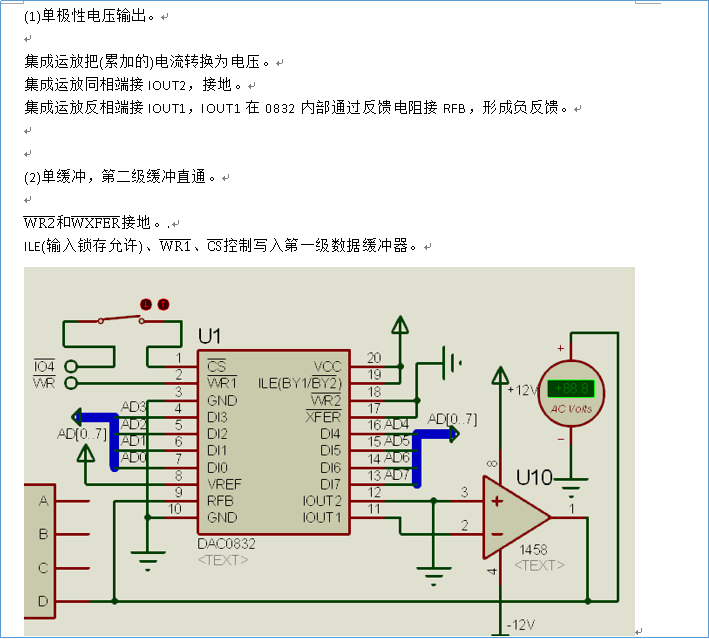

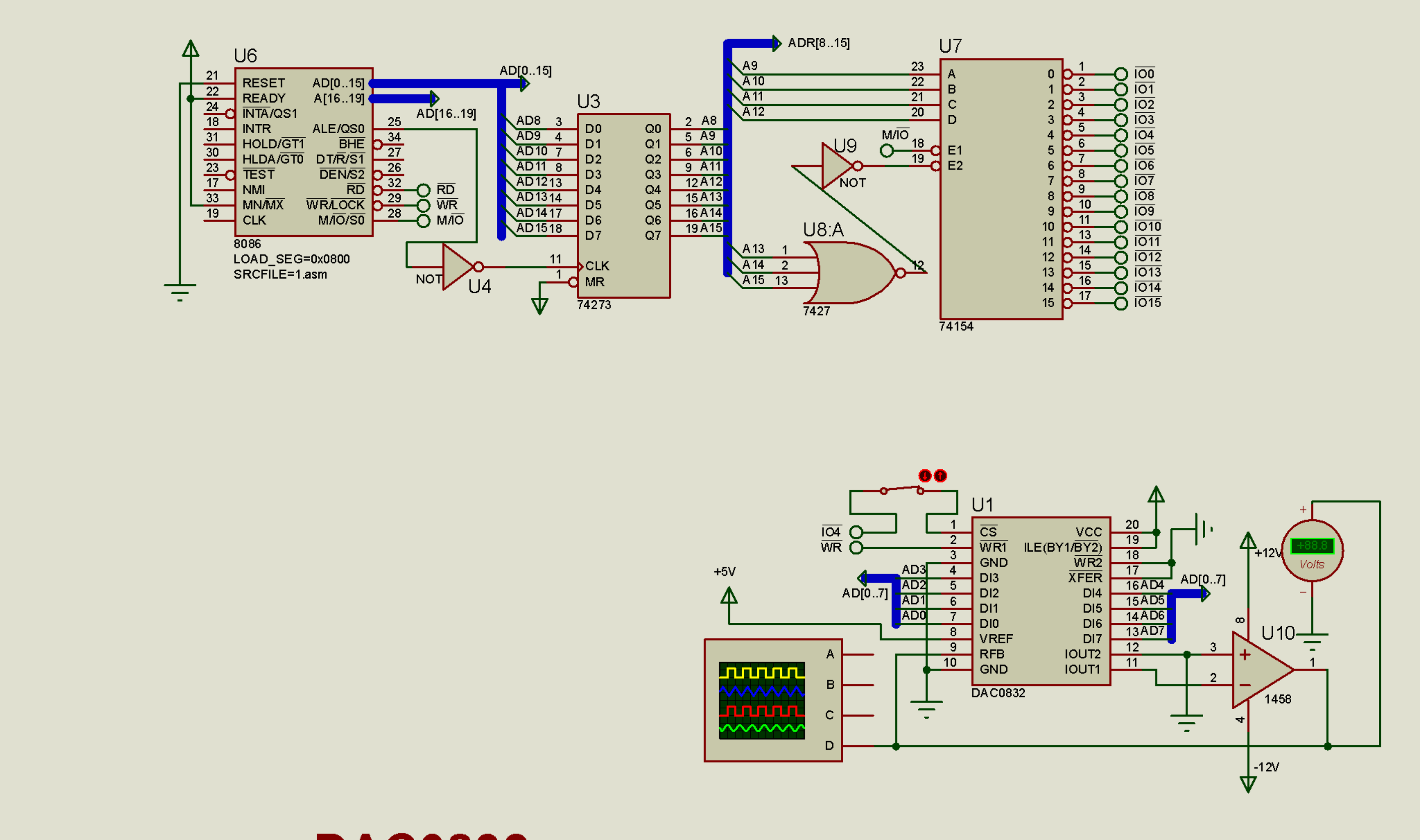

下图是dac0832.VREF接正电压.DSN。

dac0832.VREF接正电压.DSN的仿真运行效果如下图所示。

例9

教材第223页，例10.1，使用双极性电压输出方式。

代码和工程在[示例代码\09 例10-1 第223页 - 双极性电压输出.zip]

其中

dac0832.asm是代码

dac0832.DSN，dac0832.反向比例运算器.DSN，dac0832.教材.DSN分别是三种不同实现方式的工程入口文件。

负电压输出.docx 和 第二级集成运放.xlsx 是补充资料和讨论。

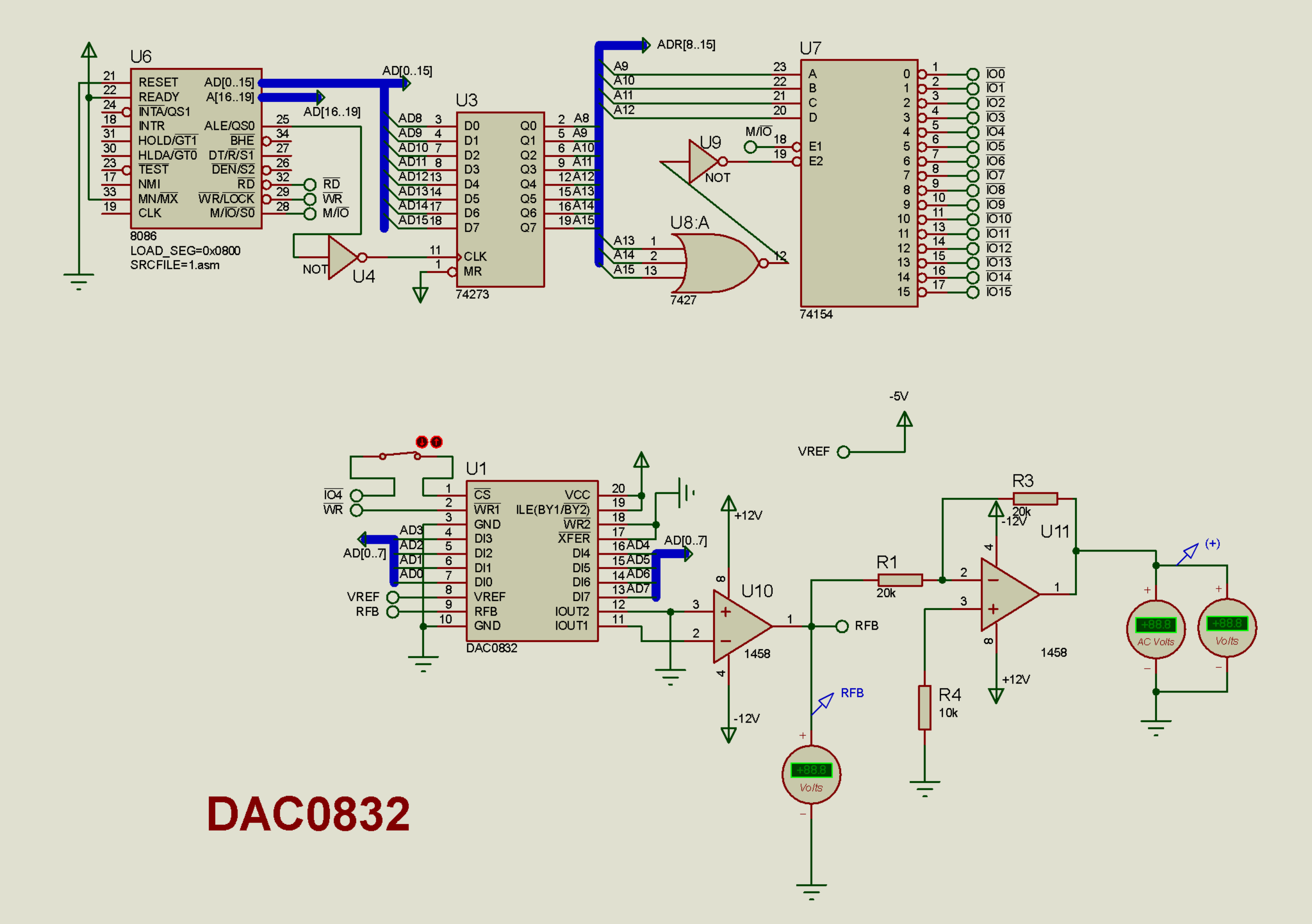

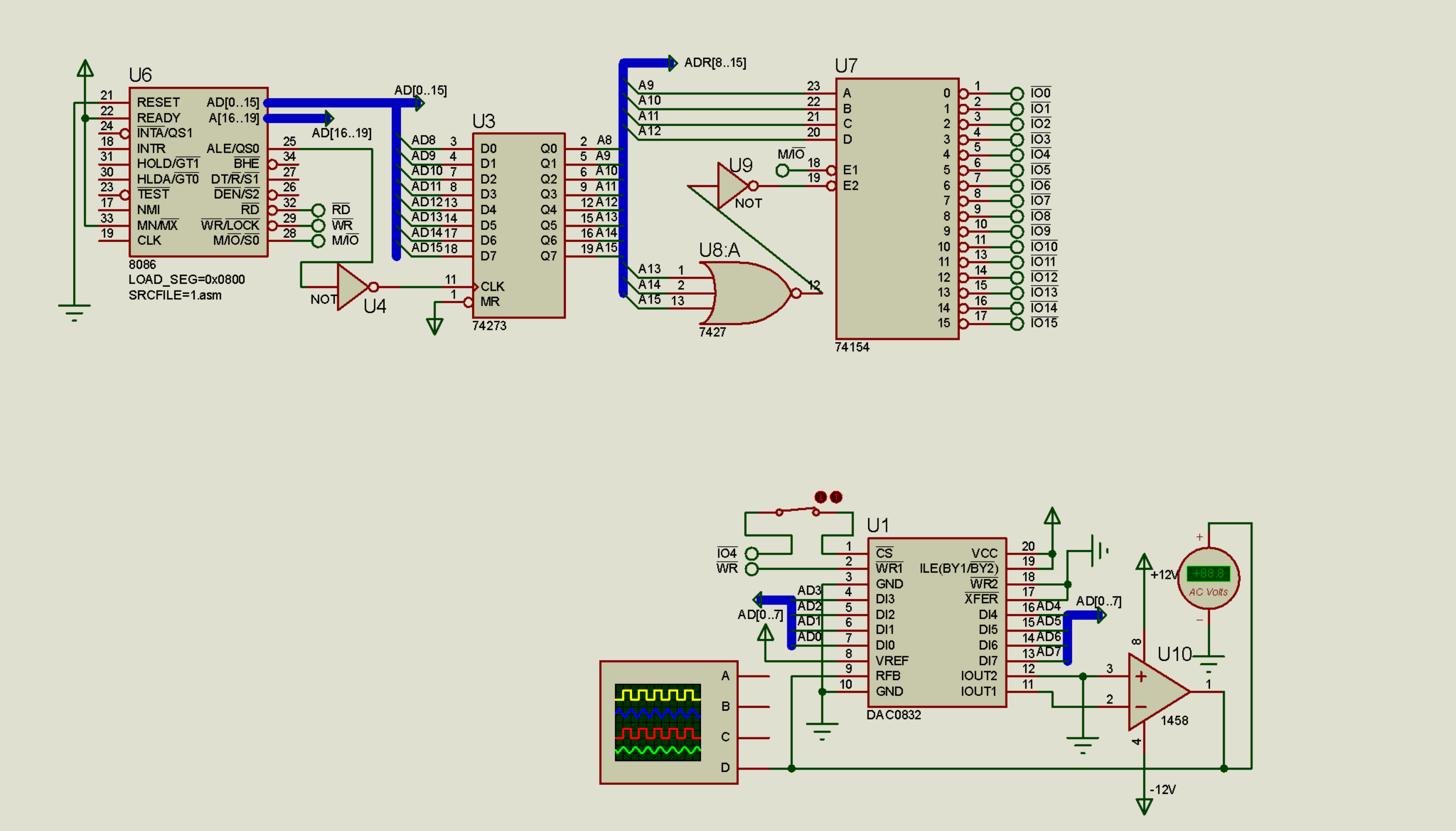

如下图所示是 dac0832.反向比例运算器.DSN 的工程文件。

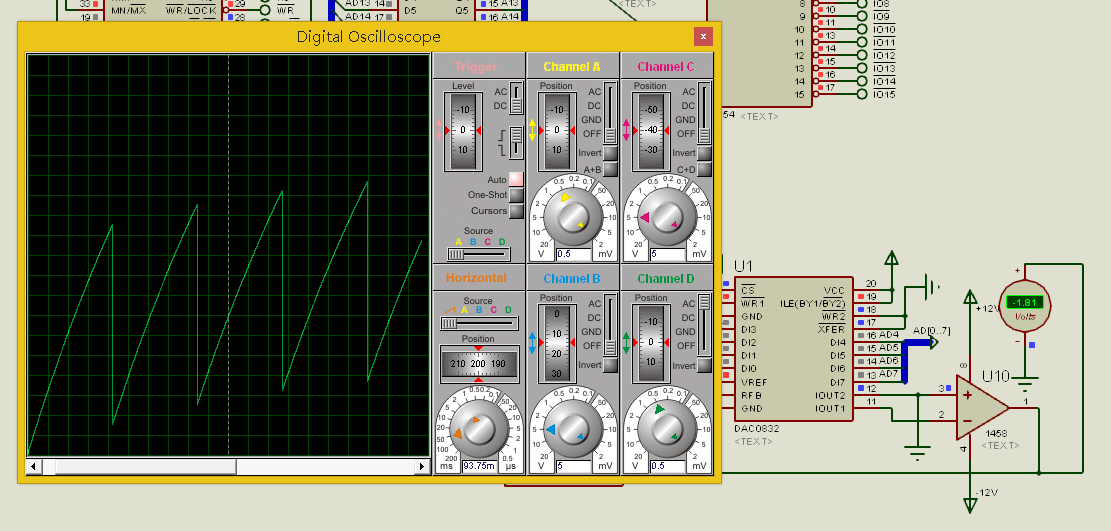

如下图所示，是dac0832.反向比例运算器.DSN 的仿真运行效果。

例10

教材第231页，例10-3。

模数转换。

代码和工程在[示例代码\10 例10-3 第231页.zip]下载。

其中

0808.ASM是代码;

0808.DSN是工程入口文件

8253.docx是补充资料和讨论。
