当前位置:课程学习>>模拟试题一


一、单选题

1. 数字信号在时间和幅度上均不连续的信号,下列信号是数字信号的是( )。

A.正弦波信号      B.心电信号

C.手机信号        D.都不是

2.已知二进制数11001010,其对应的十进制数是( )。

A.202  B.192  C.106  D.92

3.用0或1两个符号对100个信息进行编码,则至少需要( )。

A.8位

B.7位

C.9位

D.6位

4.与逻辑式Ã+ABC相等的表达式是( )。

A.ABC

B.1+BC

C.A

D.Ã+BC

5.二极管开关特性表现了二极管具有单向导电性,其特点是( )

A. 正向电压VF≥0.7V  B. 正向电阻无限大 C.反向电压很大  D.都不对

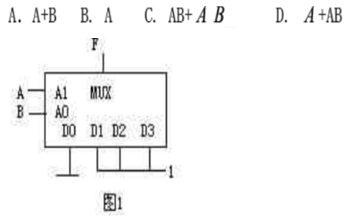

6.四选一数据选择器如图1所示,该电路实现的逻辑函数F=_____。

7.在下列逻辑电路中,不是组合逻辑电路的有( )。

A.译码器    B.编码器    C.全加器      D.寄存器

8.当二输入与非门输入为( )变化时,输出可能有竞争冒险。

A.01—>10; B.00—>10;  C.10—>11;   D.11—>01

9.实现两个四位二进制数相乘的组合的路,应该有( )个输出函数。

A.11    B.10    C.9     D.8

10.数字集成电路分类没有( )

A.规模集成电路(SI)

B.中规模集成电路(MSI)

C.大规模集成电路(LSI)

D.超大规模集成电路(VLSI)

11.下列存储器中,存储的信息之断电后将消失,属于易失性存储器件的是( )。

A半导体ROM  B半导体RAM  C磁盘存储器   D光盘存储器


二、多选题

1. 数字集成电路分类有( )。

A.小规模集成电路(SSI)

B.中规模集成电路(MSI)

C.大规模集成电路(LSI)

D.超大规模集成电路(VLSI)

2. 组合逻辑电路有哪些表示方法( )。

A.函数表达式

B.真值表或功能表

C.逻辑图

D.卡诺图


三、判断题

1.逻辑异或运算的特点是逻辑变量相同为1,不同为0。( )

2.正弦波信号、心电信号等是数字信号。( )

原因:正弦波信号、心电信号等在时间上和幅度上都是连续变化的,所以是模拟信号。

3.RAM分为静态RAM和动态RAM。( )

4.按照计数器数值增减情况不同分为加法计数器、减法计数器、乘法计数器三种。( )

5.触发器分为三种。( )

6.模拟信号在时间上和幅度上都是连续变化的信号。( )

7.复合逻辑运算都是由基本逻辑与、或、非构成的。( )

8.单极型MOS逻辑门有有PMOS、NMOS和MMOS三种类型。( )

9.半导体存储器有存储容量和存取周期两项主要技术指标。( )

10.数字信号在时间和幅度上均不连续的信号。( )


四、填空题

1.逻辑门电路按集成度可以分为小规模、中规模、大规模和__集成电路。

2.若在编码器中有50个编码对象,则输出二进制代码至少需要_____位。

3.一个16选1数据选择器,其选择控制(地址)输入端有____个,数据输入端有16个,输出端有1个。

4.一个译码器有若有100个译码输出端,则译码输入端至少有_____个。

5.能实现1位二进制带进位加法运算的是____。

6.

7.二进制数进位规则(  )。

8.半导体存储器按存储信号的原理不同分为(  )和(  )两种。


五、简答题

1.模拟信号与数字信号有什么不同?

2.常用逻辑公式的吸收律表达式是什么?

3.组合逻辑电路的分析步骤?

4.当TTL集成逻辑门电路输入信号数目少于与非门输入端个数时,多余端如何处理?

5.什么是的不同存储器?通常有哪两种?

6.什么是BCD编码?

7.组合逻辑电路的特点?

8.触发器有哪几种?

9.什么是编码?什么是译码?

10.在二进制加法电路中,什么是半加和全加?

11.半导体存储器的有哪些主要技术指标?

12.随机存储器有几种类型?区别是什么?

13.法消除竞争冒险的方法有哪些?

14.时序逻辑电路有哪些表示方法?

15.什么是锁存器?

16.消除竞争冒险的方法有哪些?

17.数据分配器有什么功能?数据选择器有什么功能?

18.8421 BCD码的特点是什么?

19.异或运算的特点是什么?

20.余3码的特点是什么?


六、计算与论述题

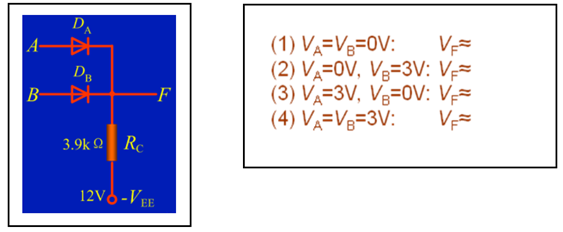

1.分析下图的功能。当VA与VB输入下述电压值时,VF电压是多少?

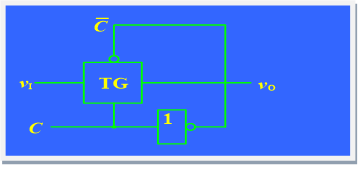

2.分析下面电路具有什么功能?

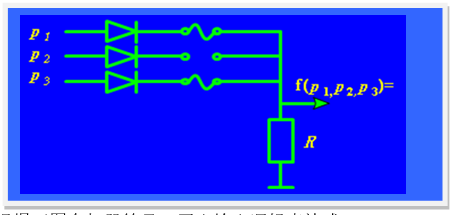

3. 写出下图可编程或阵列的输出f(p1 p2 p3)?

4.根据下图全加器符号,写出输出逻辑表达式。

5. 简述RAM位扩展的原则。

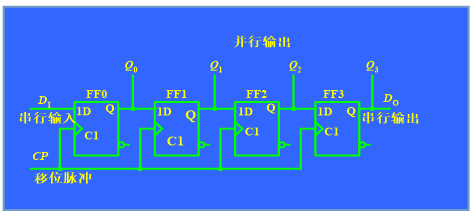

6.分析下图移位寄存器的工作原理,写出各触发器的次态方程并画出时序图。

7. JK触发器转换成D触发器

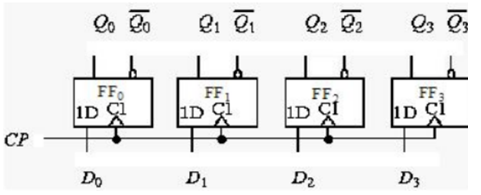

8.分析下图寄存器的原理。

9. 触发器电路如下图所示,试分析触发器的真值表。

10.同步触发器波形如图,画出输出波形。
