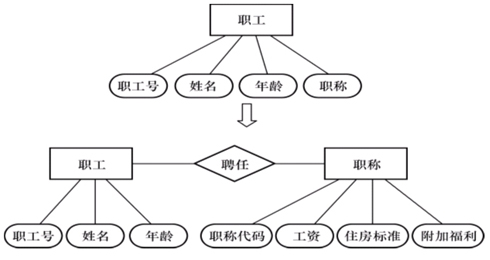

图7.12
职称作为一个实体

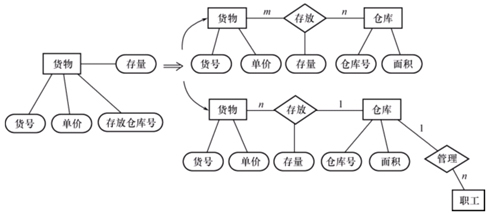

再举一个例子，如果一种货物只存放在一个仓库，那么就可以把存放货物的仓库号作为描述货物存放地点的属性，但如果一种货物存放在多个仓库中，或者仓库本身又用面积作为属性，或者与职工发生管理上的联系，那么就应当把仓库作为一个实体。如图7.13所示。
图7.13
仓库作为一个实体
[实例]
销售管理子系统分E-R图的设计。

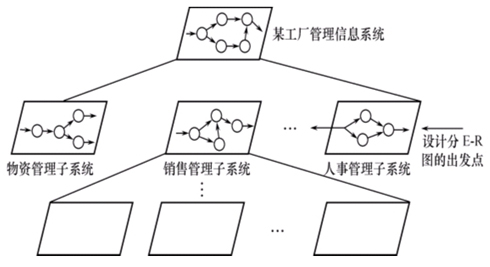

某工厂开发管理信息系统，经过可行性分析，详细调查确定了该系统由物资管理、销售管理、劳动人事管理等子系统组成，为每个子系统组成的开发小组。并且选择中层数据流图作为设计分E-R图的出发点，如图7.14。
图7.14
某工厂管理信息系统数据流图
我们以销售管理子系统为例进行分E-R图的设计。销售管理子系统小组的成员经过调查研究、信息流程分析和数据收集，明确了该系统的主要功能是：处理顾客和销售员送来的订单；工厂根据订货安排生产；交出货物同时开出发票；收到顾客付款后，根据发票存根和信贷情况进行应收款处理。
图7.15是第一层数据流图，虚线部分划出了系统边界。图中又把系统功能分为4个子系统。图7.16到图7.19是第二层数据流图。
图7.15
销售管理子系统第一层数据流图
由于该子系统不太复杂，设计分E-R图可以从图7.15第一层数据流图入手。若某一局部应用仍比较复杂，则可以从下层的数据流图入手。

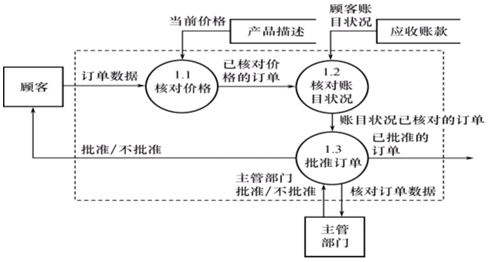

图7.16
接收订单

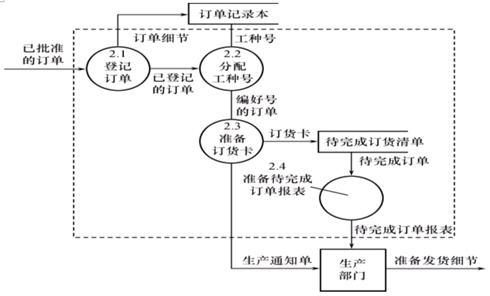

图7.17
处理订单
|
